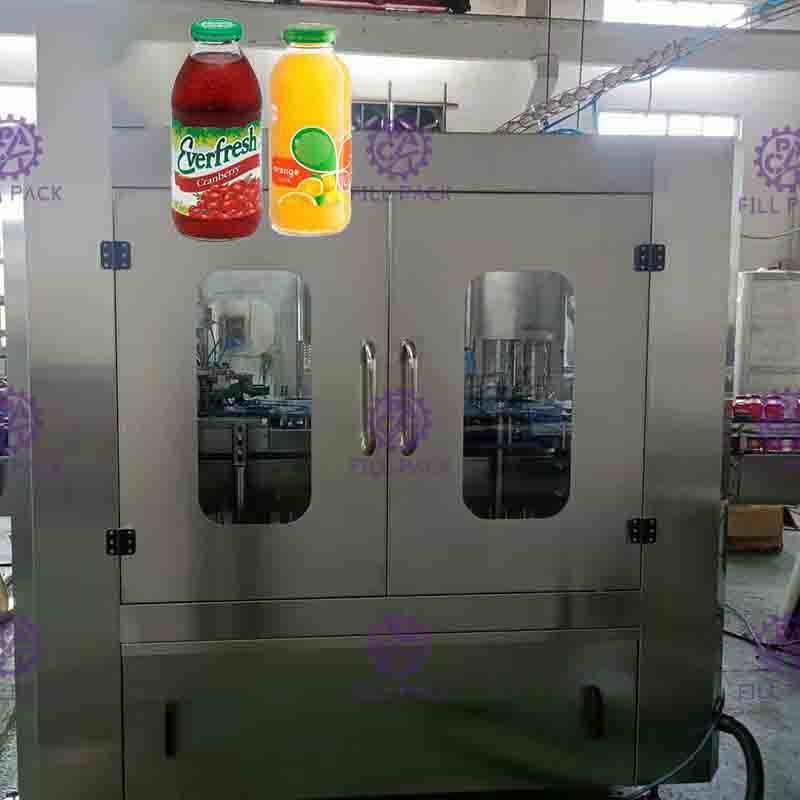

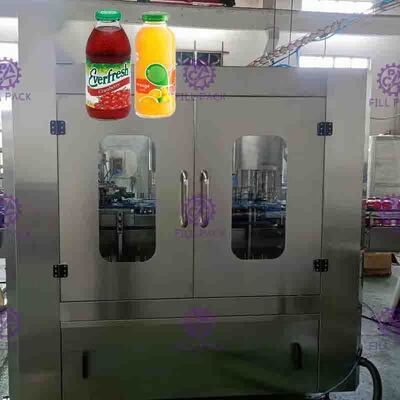

تجهیزات پر کردن آب پرتقال گرانول خودکار 3 در 1 با درپوش پیچی TWIST OFF
جزئیات محصول:
محل منبع: | Zhangjiagang، چین |
نام تجاری: | Fillpack |
گواهی: | CE/ISO9001 |
شماره مدل: | KLCGF12-12-6/KLCGF18-18-6/KLCGF24-24-8/KLCGF32-32-10/KLCGF40-40-12 |
پرداخت:
مقدار حداقل تعداد سفارش: | 1 مجموعه |
---|---|
قیمت: | 21500USD |
جزئیات بسته بندی: | جعبه ی چوبی |
زمان تحویل: | 30 روز کاری پس از واریز |
شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
قابلیت ارائه: | 20 ست در هر ماه |
اطلاعات تکمیلی |
|||
محدوده پر کردن: | 0-2 لیتر | اندازه بطری: | قطر 50-95 میلی متر، ارتفاع 100-300 میلی متر |
---|---|---|---|
نوع کلاهک: | درپوش پیچ TWIST OFF | مواد پرکننده: | آب گرانول |
ظرفیت ماشین آلات:: | 3000BPH-12000BPH | فشار آب: | 0.2 مگا پاسکال |
فشار هوا: | 0.6-0.8Mpa | ابعاد (L*W*H): | 2800*2150*2300 میلی متر |
برجسته: | تجهیزات پر کردن آب بطری شیشه ای,دستگاه پرکن آب گرانول 3 در 1,تجهیزات پر کردن آب پرتقال مورد تایید CE |
توضیحات محصول
دستگاه پرکن آب پرتقال گرانول اتوماتیک 3 در 1 پالپ تجهیزات کارخانه با درپوش پیچی TWIST OFF برای بطری شیشه ای
این تجهیزات برای تولید نوشیدنی های آب میوه دانه ای استفاده می شود.تمیز کردن، پر کردن آب گرانول و درپوش در یک دستگاه ادغام شده است.و برای تولید نوشیدنی غیر سودایی آب معدنی خالص در بطری های شیشه ای نیز مناسب خواهد بود.در طراحی از پیشرفته ترین تکنولوژی های ژاپن و آلمان استفاده شده است.در فرآیند شستشوی بطری از گیره های فنری استفاده می شود.بطری های خالی را می توان در امتداد ریل انتقال 180 ~ برگرداند.آب شستشو به داخل بطری ها تزریق می شود تا کثیف ها را خارج کند، راندمان شستشوی بطری بالا است.پر شدن سریع است، میزان پر شدن به دقت کنترل می شود و از چکیدن و نشتی جلوگیری می شود.پر کردن توسط اهرم نوع فنر مایع کنترل کننده دریچه پر کردن، بدون چکه.اهرم مایع به راحتی قابل کنترل است.تمام ساخت و ساز از SUS304 ساخته شده است، هیچ گوشه مرده ای در داخل شیر پرکننده وجود ندارد.گشتاور مغناطیسی برای درپوش پیچی استفاده می شود.قدرت درپوش پیچی را می توان بدون پله تنظیم کرد.قدرت درپوش پیچ نیز می تواند ثابت شود و درپوش ها آسیب نبینند، درپوش قابل اعتماد است.کل دستگاه توسط PLC با صفحه لمسی به عنوان رابط انسان و ماشین کنترل می شود.میزان نوشیدنی های موجود در مخزن ذخیره سازی را می توان به طور خودکار کنترل کرد.وقتی بطری وجود نداشته باشد، پر کردن و درپوش به طور خودکار متوقف می شود.هنگامی که بطری ها به اشتباه فشرده می شوند یا درپوش در دسترس نیست، دستگاه می تواند به طور خودکار متوقف شود.فناوری تغییر فرکانس برای تنظیم سرعت عملکرد بدون خواب استفاده می شود.ظرفیت تولید می تواند به صورت دیجیتالی نمایش داده شود و به راحتی قابل تنظیم است.
قسمت شستشو:
1. به جز چارچوب پایین، قطعات انتقال و برخی از قطعات که باید از مواد خاص ساخته شوند.سایر قطعات همگی از فولاد ضد زنگ 304 ساخته شده اند.
2. بلبرینگ غلتکی از فولاد ضد زنگ ساخته شده است، حلقه آب بندی از مواد EPDM ساخته شده است و پلاستیک از UMPE ساخته شده است.
3. گیره از فولاد ضد زنگ ساخته شده است، موقعیتی که گلوگاه را در آن نگه دارید از لاستیک استاندارد مواد غذایی ساخته شده است.
4. گیره مجهز به نازل اسپری با کارایی بالا، می تواند در هر موقعیتی از داخل بطری توسعه یابد و می تواند آب شستشو را ذخیره کند.یک پوشش در بالای نازل اسپری وجود دارد که می تواند از ریختن آب جلوگیری کند.و شکاف بازیافت نظارتی و لوله های بازیافت در زیر نازل ها وجود دارد.
5. زمان شستشو را می توان برای 4 ثانیه تضمین کرد.
6. با تنظیم ارتفاع قطعات دوار برای سازگاری با ارتفاع بطری های مختلف
7. انگیزه از سیستم هدایت شده در چارچوبی که توسط چرخ دنده عبور می کند هدایت می شود.
8. تامین آب شستشو توسط شیر برقی کنترل می شود
9. نازل اسپری اتمیزه کننده با راندمان بالا نصب شده روی گیره بطری قادر است هر قسمت از دیواره داخلی بطری را تمیز کند و همچنین در آب شستشو صرفه جویی می کند.
10. آبکش توسط سیستم محرکه ای که در داخل قاب دستگاه از طریق گیربکس دنده قرار گرفته است هدایت می شود.
11. آبکشی با استفاده از بطری های فولادی ضد زنگ با استحکام بالا پوشه های فنری، برای اطمینان از برگشت پایدار بطری های شیشه ای.نازل یک ساختار آلو مانند است که می تواند هر گوشه دیوار جانبی و پایین را بشویید تا بطری تمیز شود.

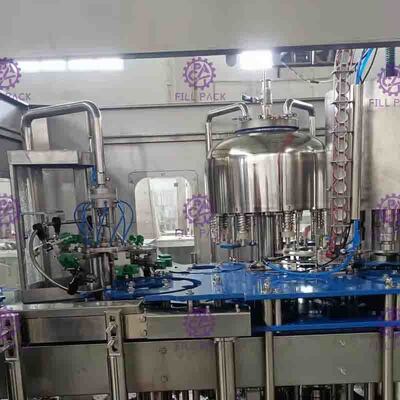

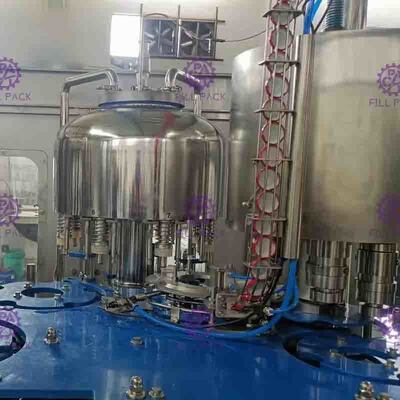

قسمت پر کردن:
برای اطمینان از پر شدن متوسط هر بطری، موتور همزن در بالای مخزن پر وجود دارد.پس از ورود مواد به مخزن مایع، گرانول باید الزامات تعلیق را برآورده کند، بنابراین موتور همزن باید به طور مداوم هم زده شود.پس از هم زدن مواد، گرانول ها تحت اثر عامل تعلیق یکنواخت می شوند.
1) بلبرینگ ضد خوردگی غیر نگهدارنده آلمان اتخاذ شد که می تواند آلودگی پر کردن محیط را کاهش دهد.
2) شیر مکانیکی فشار با طراحی خارجی پیشرفته با سرعت پر کردن سریع، بدون جیب گوشه بهداشتی، چند قطعه آب بندی و کنترل دقیق سطح مایع معرفی شده است.تمام
شیر از فولاد ضد زنگ 304 ساخته شده است.
3) سیستم پر کردن دارای خط لوله تمیز کردن سیستم گردش خون CIP است: پس از تمیز کردن مخزن کامل تخلیه کنید.این سیستم می تواند لوله مایع، مخزن مایع و شیر پرکننده و غیره را به طور موثر تمیز کند.
4) دریچه پرکننده باز می شود و هنگامی که به سمت پایین حرکت می کند و گلوگاه را لمس می کند، شروع به پر شدن می کند، دریچه پرکننده به سمت بالا حرکت می کند و پس از اتمام پر شدن از گلوگاه خارج می شود.
5) منبع مایع از سوئیچ سطح مایع مغناطیسی شیر پنوماتیک اتوماتیک برای کنترل خودکار مخزن مایع استفاده می کند.
6) انگیزه پرکننده از سیستم رانده شده در چارچوب گرفته شده و با چرخ دنده عبور می کند.
7) شیشه بینایی در مخزن مایع وجود دارد، می توانید مواد پر را ببینید.

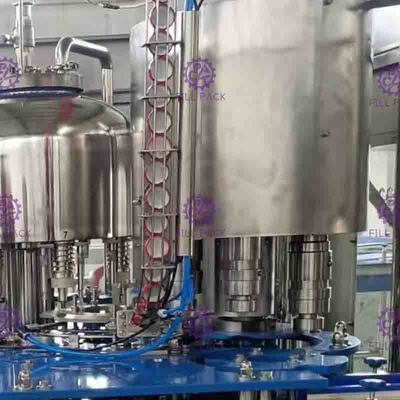

قسمت دربندی:
این واحد بالاترین درجه دقت دستگاه 3 در 1 است، برای پایداری دستگاه و کیفیت محصول مهم است.
1) سرهای کلاهک مخصوص کلاهک های پیچ و تاب فلزی طراحی شده اند، مانند دست عمل می کند تا کلاه ها را محکم بگیرد و بچرخاند، اگر پیچش مطابقت نداشته باشد، ابتدا سرها در جهت های دیگر می چرخند.
سر درپوش پیچ دارای طراحی دو منظوره است.
3) وسیله ای که می تواند درپوش معکوس را بیرون بیاورد و از عبور کلاهک معکوس جلوگیری کند در راهنمای سقوط درپوش قرار می گیرد.
4) گروهی از سوئیچ های فوتوالکتریک بر روی راهنمای سقوط درپوش قرار می گیرند.وقتی هیچ درپوشی روی راهنما نباشد، دستگاه متوقف می شود.
5) سوئیچ تشخیص ورودی بطری روی درپوش پیچ قرار دارد.
6) یک سیلندر درپوش قفل در محل اتصال بین راهنمای سقوط کلاه و صفحه کلاهک پوک وجود دارد.این متوجه است که بدون تغذیه بدون کلاه.
8) با تنظیم ارتفاع قطعات دوار برای سازگاری با ارتفاع بطری های مختلف.
9) انگیزه کلاهک پیچ از سیستم محرک در چارچوب رانده شده و با چرخ دنده عبور می کند.
10) قسمت های اصلی درپوش پیچ توسط مرکز پردازش کنترل دیجیتال پردازش می شود
11) سر درپوش جدید می تواند در هر دو جهت عقربه های ساعت و خلاف جهت عقربه های ساعت دربندی ایجاد کند.باعث می شود کلاه به درستی روی گردن ثابت شود، صحت 99.999٪.
مدل
|
KLCGF12-12-6
|
KLCGF18-18-6
|
KLCGF24-24-8
|
KLCGF32-32-10
|
KLCGF40-40-12
|
ظرفیت -500 میلی لیتر
|
0-3000BPH
|
0-6000 BPH
|
0-8000BPH
|
0-12000 BPH
|
0-15000 BPH
|
اندازه بطری
|
قطر Φ50-95mm، ارتفاع 100-300mm
|
||||
فشار آب
|
0.2MPA
|
||||
مصرف آب (کیلوگرم در ساعت)
|
500
|
600
|
800
|
1000
|
1000
|
ایستگاه شستشو
|
12
|
18
|
24
|
32
|
40
|
فشار هوا
|
0.6-0.8MPa
|
||||
دقت پر کردن
|
± 2 میلی متر
|
||||
مصرف هوا
|
0.4 متر مکعب در دقیقه
|
0.5 متر مکعب در دقیقه
|
0.6 متر مکعب در دقیقه
|
0.8 متر مکعب در دقیقه
|
0.8 متر مکعب در دقیقه
|
قدرت
|
4 کیلو وات
|
4.5 کیلو وات
|
6 کیلو وات
|
8 کیلو وات
|
10 کیلو وات
|
وزن (کیلوگرم)
|
3000
|
3900
|
4700
|
5500
|
6100
|
بعد، ابعاد، اندازه
(میلی متر)
|
2300*1700*2300
|
2400*1900*2300
|
2800*2150*2300
|
3700*2800*2300
|
4200*2850*2300
|
مبدل
|
میتسوبیشی-ژاپن
|
صفحه لمسی
|
زیمنس-آلمان
|
PLC
|
میتسوبیشی-ژاپن
|
منبع ولتاژ تثبیت شده
|
مینگ وی-تایوان
|
کنتاکتور
|
اشنایدر-فرانسه |
سوئیچ رویکرد
|
اتونیکس-کره
|
سوئیچ هوا
|
اشنایدر-فرانسه
|
