بطری های پلاستیکی اتوماتیک 0.5 لیتری بدون عفونی کننده / استریل پر کننده آب با امنیت بالا / تجهیزات برای آب خالص

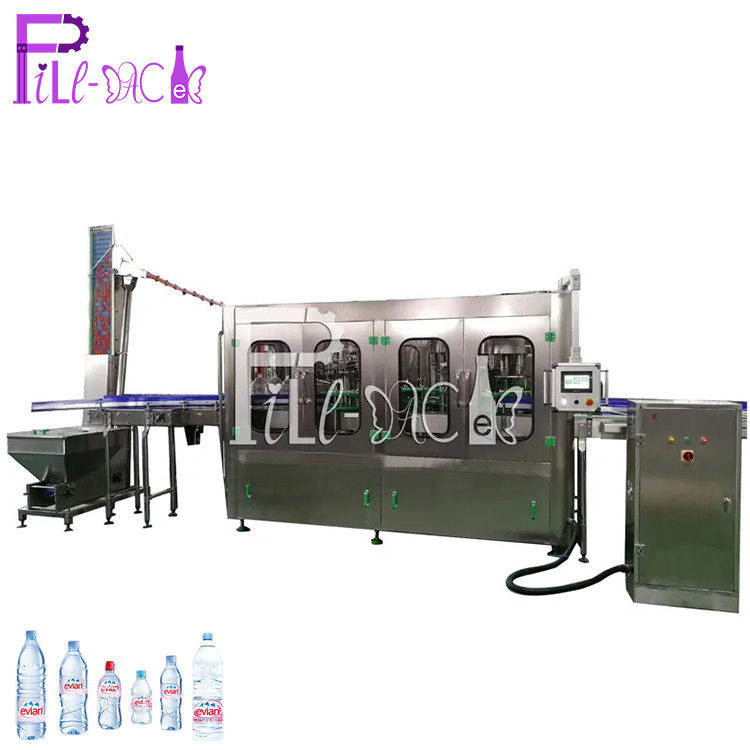

1. دستگاه درب پرکن آبکشی PET 3 در 1 در تولید نوشیدنی غیر سودا از آب معدنی خالص بسته بندی شده در بطری های پلی استر استفاده می شود.شستشو، پر کردن و دربندی در یک دستگاه ادغام شده است.

2. در طراحی از پیشرفته ترین تکنولوژی ژاپن و آلمان استفاده شده است.پر کردن سطح مایع ثابت با جاذبه استفاده می شود. پر کردن سریع است، مقدار مایع به طور دقیق کنترل می شود و از ریزش و نشت جلوگیری می شود.

مدل	CGF24-24-8
ظرفیت (B/H)	8000-12000 (500 میلی لیتر)
اندازه بطری	گردن: φ50-100 میلی متر: ارتفاع: 150-320 میلی متر
فشار آب	0.18-0.25 مگاپاسکال
مصرف آب (کیلوگرم در ساعت)	1000
ایستگاه شستشو	18
ایستگاه بارگیری - چکه - تخلیه	2-2-2
دقت پر کردن	+ 1 میلی متر
فشار هوا	0.5 مگاپاسکال
مصرف هوا	0.3 متر مکعب در دقیقه
توان (کیلووات)	4
وزن (کیلوگرم)	5000
ابعاد (L*W*H)	2750*2100*2400 میلی متر



تصاویر تفصیلی

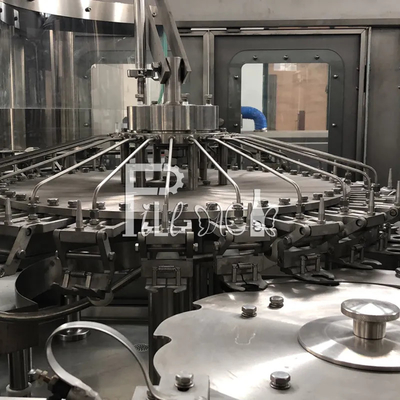

قسمت شستشو

1) به جز چارچوب پایین، قطعات انتقال و برخی از قطعات که باید از مواد خاص ساخته شوند.سایر قطعات یدکی از فولاد ضد زنگ 304 ساخته شده است.



2) بلبرینگ غلتکی از فولاد ضد زنگ ساخته شده است، حلقه آب بندی از مواد EPDM ساخته شده است و پلاستیک از UMPE ساخته شده است.



3) گیره از فولاد ضد زنگ ساخته شده است، موقعیتی که در آن گلوگاه را نگه دارید نیز از فولاد ضد زنگ ساخته شده است، در مقایسه با گیره لاستیکی سنتی، بسیار بهداشتی، بادوام و بدون قطعات سایش سریع است، قطعات پیچی گلوگاه می تواند از آلوده شدن توسط گیره لاستیکی جلوگیری کند.



4) گیره مجهز به نازل اسپری با کارایی بالا، می تواند در هر موقعیتی از دیواره بطری توسعه یابد و می تواند آب شستشو را ذخیره کند.یک پوشش در بالای نازل اسپری وجود دارد که می تواند از ریختن آب جلوگیری کند.و شکاف بازیافت نظارتی و لوله های بازیافت در زیر نازل ها وجود دارد.



5) زمان شستشو را می توان برای 4 ثانیه تضمین کرد.



6) با تنظیم ارتفاع قطعات دوار برای سازگاری با ارتفاع بطری های مختلف.



7) انگیزه از سیستم هدایت شده در چارچوبی که توسط چرخ دنده عبور می کند، به دست می آید.



8) تامین آب شستشو توسط شیر برقی کنترل می شود.

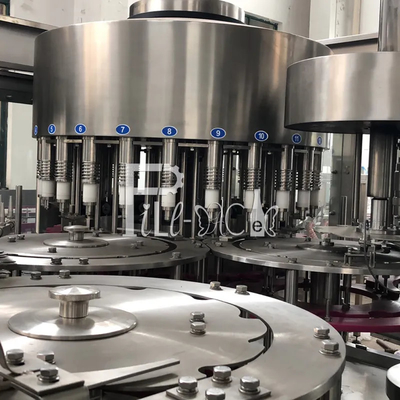

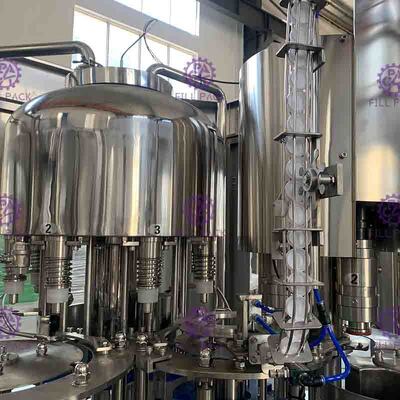

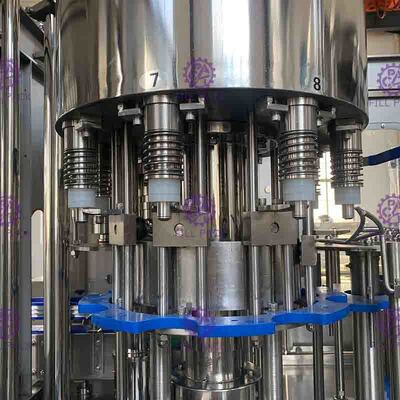

قسمت پر کردن

1) بلبرینگ ضد خوردگی آلمانی غیر نگهدارنده اتخاذ شده است که می تواند آلودگی پر کردن محیط را کاهش دهد.

2) صفحه چرخان از SUS AISI304، یاتاقان دندانه دار مسطح بزرگ ساخته شده است.

3) شیر مکانیکی فشار با طراحی خارجی پیشرفته با سرعت پر کردن سریع، بدون جیب گوشه بهداشتی، چند قطعه آب بندی و کنترل دقیق سطح مایع معرفی شده است.کل شیر از فولاد ضد زنگ 304 ساخته شده است.

4) سیستم پر کردن دارای یک سیستم گردش CIP برای شستشوی خط لوله و فنجان تقلبی است که برای تمیز کردن شیر پرکننده استفاده می شود.این سیستم می تواند لوله مایع، مخزن مایع و شیر پرکننده و غیره را به طور موثر تمیز کند.

5) این سیستم پرکن دارای سیستم کنترل دمای اتوماتیک می باشد.

6) دریچه پرکننده باز می شود و هنگامی که به سمت پایین حرکت می کند و گلوگاه را لمس می کند، شروع به پر شدن می کند، دریچه پرکننده به سمت بالا حرکت می کند و پس از اتمام پر شدن از گلوگاه خارج می شود.

7) منبع مایع از سوئیچ سطح مایع مغناطیسی شیر پنوماتیک اتوماتیک برای کنترل خودکار مخزن مایع استفاده می کند.

8) انگیزه پرکننده از سیستم رانده شده در چارچوب گرفته شده و با چرخ دنده عبور می کند.

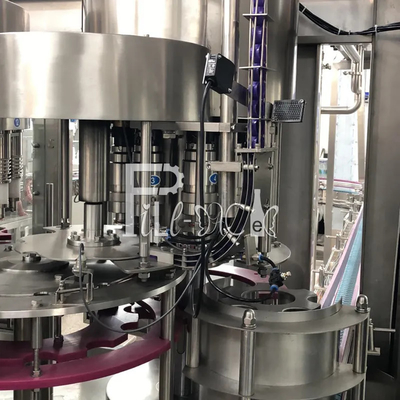

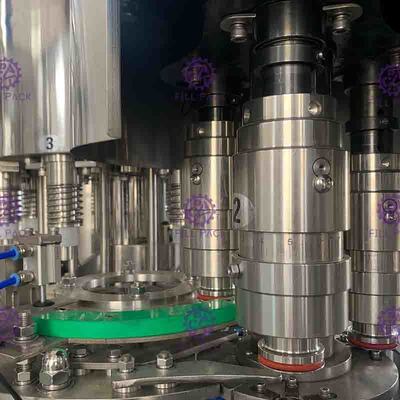

قسمت دربندی

1) مکان و سیستم دربندی، سرهای درپوش الکترومغناطیسی، با عملکرد تخلیه بار، از حداقل سقوط بطری در حین دربندی اطمینان حاصل کنید.


2) سوئیچ تشخیص ورودی بطری روی درپوش پیچ قرار دارد.

3) بدون بطری بدون درپوش.

4) توقف خودکار در صورت عدم وجود بطری.

5) انگیزه کلاهک پیچ از سیستم محرک در چارچوب گرفته شده و با چرخ دنده عبور می کند.
