دستگاه آبمیوه پرکن اتوماتیک 4 در 1 بطری های پت تک بلوک پالپ میوه گرانول

دستگاه آبمیوه پرکن اتوماتیک 4 در 1 بطری های پت تک بلوک پالپ میوه گرانول

جزئیات محصول:

محل منبع: Zhangjiagang، چین
نام تجاری: FILLPACK
گواهی: CE/ISO9001
شماره مدل: 12-12-12-5/18-18-18-6

پرداخت:

مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: 28500USD
جزئیات بسته بندی: جعبه ی چوبی
زمان تحویل: 25 روز کاری پس از سپرده گذاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 20 ست در ماه
بهترین قیمت مخاطب

اطلاعات تکمیلی

ظرفیت ماشین آلات: 3000-5000BPH مواد پرکننده: آب گرانول
اندازه بطری: 250-1500 میلی لیتر مصرف آب: 600 کیلوگرم در ساعت
فشار هوا: 0.6MPa فشار آب: 0.2 مگا پاسکال
مصرف هوا: 0.6M3/min مواد: SUS304/316
برجسته:

دستگاه پرکن آب بطری پت اتوماتیک

,

دستگاه پرکن آبمیوه پت 4 در 1

,

دستگاه پرکن آب میوه 1500 میلی لیتری

توضیحات محصول

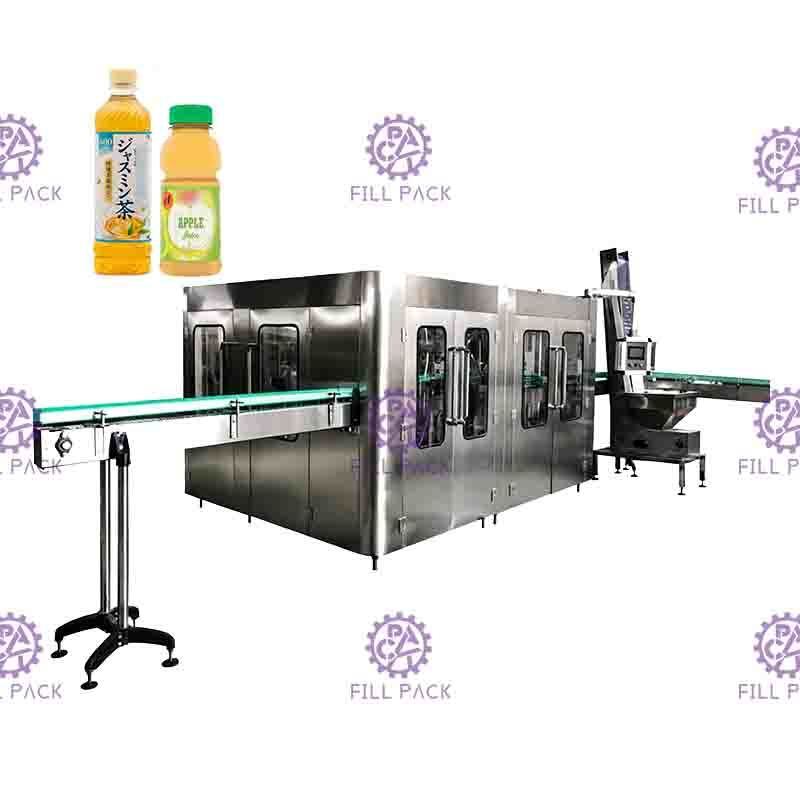

بطری های اتوماتیک 4 در 1 PET دستگاه پرکن گرانول آب میوه میوه مونوبلوک تجهیزات کارخانه پردازش

این تجهیزات برای تولید نوشیدنی های آب میوه دانه ای استفاده می شود.تمیز کردن، پر کردن گرانول، پر کردن آبمیوه و دربندی در یک دستگاه ادغام شده است. پیشرفته ترین فناوری ژاپن و آلمان در طراحی به کار گرفته شده است.در فرآیند شستشوی بطری از کرامپ بهاره استفاده می شود.

بطری های خالی را می توان در امتداد ریل انتقال 180 ~ برگرداند.دو بار شستشوی داخلی و خارجی وجود دارد، راندمان شستشوی بطری بالا است. از پر کردن سطح مایع ثابت با جاذبه استفاده می شود.

پر کردن سریع است، مقدار مایع به طور دقیق کنترل می شود و از ریزش و نشت جلوگیری می شود. پر شدن توسط شیر پرکن کنترل کننده اهرم مایع نوع فنری، بدون چکه کردن.اهرم مایع به راحتی قابل کنترل است.تمام ساختار ساخته شده از SUS304، هیچ گوشه مرده ای در داخل شیر پرکننده وجود ندارد. گشتاور مغناطیسی برای درپوش پیچی استفاده می شود.

قدرت درپوش پیچی را می توان بدون پله تنظیم کرد.قدرت درپوش پیچ نیز می تواند ثابت شود و کلاهک ها آسیب نبینند، درپوش قابل اعتماد است. کل دستگاه توسط PLC با صفحه لمسی به عنوان رابط انسان و ماشین کنترل می شود.میزان نوشیدنی های موجود در مخزن ذخیره سازی را می توان به طور خودکار کنترل کرد.

وقتی بطری وجود نداشته باشد، پر کردن و درپوش به طور خودکار متوقف می شود.هنگامی که بطری ها به اشتباه فشرده می شوند یا وقتی درپوش ها در دسترس نیستند، دستگاه می تواند به طور خودکار متوقف شود. فناوری تغییر فرکانس برای تنظیم سرعت عملکرد بدون خواب استفاده می شود.ظرفیت تولید می تواند به صورت دیجیتالی نمایش داده شود و به راحتی قابل تنظیم است.

فرآیند اصلی عملیات:

درپوش روی بالابر پوشش قرار می گیرد، درپوش توسط بالابر به پوشش ارتعاشی منتقل می شود، بطری در ورودی دستگاه پرکننده، توسط نوار نقاله به نوبه خود به سه قسمت شستشو، پر کردن، درپوش هدایت می شود.
قطعات فلزی داخل بطری همگی الکترولیز شده و شیر پرکننده گرم پر شده است.با توجه به شکل بطری و شکل درپوش، درپوش با پوشش یا پوششی درمان می شود.

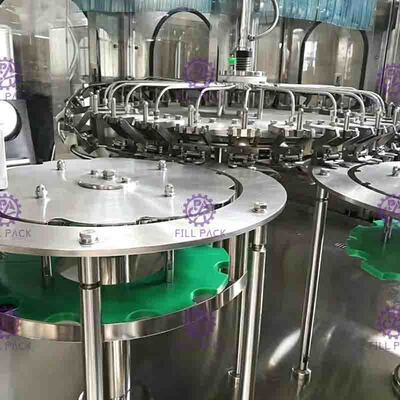

قسمت شستشو

1) به جز چارچوب پایین، قطعات انتقال و برخی از قطعات که باید از مواد خاص ساخته شوند.سایر قطعات یدکی از فولاد ضد زنگ 304 ساخته شده است.

2) بلبرینگ غلتکی از فولاد ضد زنگ ساخته شده است، حلقه آب بندی از مواد EPDM ساخته شده است و پلاستیک از UMPE ساخته شده است.

3) گیره از فولاد ضد زنگ ساخته شده است، موقعیتی که در آن گلوگاه را نگه دارید نیز از فولاد ضد زنگ ساخته شده است، در مقایسه با گیره لاستیکی سنتی، بسیار بهداشتی، بادوام و بدون قطعات سایش سریع است، قطعات پیچی گلوگاه می تواند از آلوده شدن توسط گیره لاستیکی جلوگیری کند.

4) گیره مجهز به نازل اسپری با کارایی بالا، می تواند در هر موقعیتی از دیواره بطری توسعه یابد و می تواند آب شستشو را ذخیره کند.یک پوشش در بالای نازل اسپری وجود دارد که می تواند از ریختن آب جلوگیری کند.و شکاف بازیافت نظارتی و لوله های بازیافت در زیر نازل ها وجود دارد.

5) زمان شستشو را می توان برای 4 ثانیه تضمین کرد.

6) با تنظیم ارتفاع قطعات دوار برای سازگاری با ارتفاع بطری های مختلف.

7) انگیزه از سیستم هدایت شده در چارچوبی که توسط چرخ دنده عبور می کند، نشأت می گیرد.

8) تامین آب شستشو توسط شیر برقی کنترل می شود.



قسمت پرکننده گرانول

با بالا آمدن بادامک، گرانول ها وارد پیمانه اندازه گیری شیر پرکننده شده و شروع به تغذیه می کنند.ایستگاه های تغذیه همان هایی هستند که روی دوربین جلو قرار دارند.پس از پایین آمدن بادامک، درگاه تغذیه فنجان اندازه گیری در مخزن مایع بسته می شود.هنگامی که تشخیص داده شد که یک بطری عبور کرده است، سیلندر باز کننده سوپاپ، دریچه روی فنجان اندازه گیری را باز می کند و گرانول ها در بطری ریخته می شوند.برعکس، اگر بطری تشخیص داده نشود، دریچه فنجان اندازه گیری باز نمی شود.گرانول کوچکتر از قطر دهانه بطری است.به طور کلی، حداکثر اندازه بطری 28 دهانه 15 میلی متر است (بطری 38 دهانه را می توان بزرگتر کرد)، اما قطر گرانول نمی تواند از 20 میلی متر تجاوز کند.شیر فنجان اندازه گیری با PTFE یا پد تنظیم فولاد ضد زنگ پر شده است.برای تنظیم ظرفیت داخلی، این کار باید به صورت دستی انجام شود.ظرفیت کل لیوان اندازه گیری بر اساس بیشترین حجم محصول مشتری است.در صورت نیاز به ظرفیت کوچک، یک پد تنظیم در هر پیمانه اندازه گیری اضافه می شود تا ظرفیت گرانول را تنظیم کند.

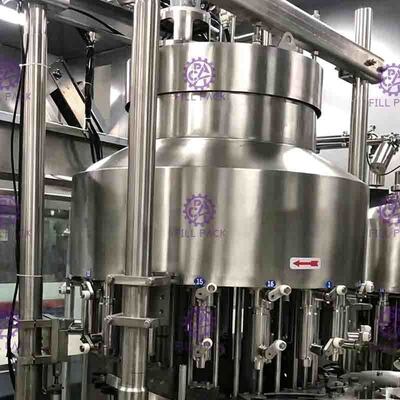

قسمت پر کردن آبمیوه

1) بلبرینگ ضد خوردگی غیر نگهدارنده آلمان اتخاذ شد که می تواند آلودگی پر کردن محیط را کاهش دهد.

2) صفحه چرخان از SUS AISI304، یاتاقان دندانه دار مسطح بزرگ ساخته شده است.
3) شیر مکانیکی فشار با طراحی خارجی پیشرفته با سرعت پر کردن سریع، بدون جیب گوشه بهداشتی، چند قطعه آب بندی و کنترل دقیق سطح مایع معرفی شده است.کل شیر از فولاد ضد زنگ 304 ساخته شده است.

4) سیستم پر کردن دارای یک سیستم گردش CIP برای شستشوی خط لوله و فنجان تقلبی است که برای تمیز کردن شیر پرکننده استفاده می شود.این سیستم می تواند لوله مایع، مخزن مایع و شیر پرکننده و غیره را به طور موثر تمیز کند.

5) این سیستم پرکن دارای سیستم کنترل دمای اتوماتیک می باشد.
6) دریچه پرکننده باز می شود و هنگامی که به سمت پایین حرکت می کند و گلوگاه را لمس می کند، شروع به پر شدن می کند، دریچه پرکننده به سمت بالا حرکت می کند و پس از اتمام پر شدن از گلوگاه خارج می شود.
7) منبع مایع از سوئیچ سطح مایع مغناطیسی شیر پنوماتیک اتوماتیک برای کنترل خودکار مخزن مایع استفاده می کند.
8) حجم پر کردن توسط سطح مایع کنترل می شود، پر کردن گرانول 30٪ از گرانول ها را پر کرده است و 70٪ باقی مانده با آب پر شده است.
9) انگیزه پرکننده از سیستم رانده شده در چارچوب مشتق شده و با چرخ دنده عبور می کند.

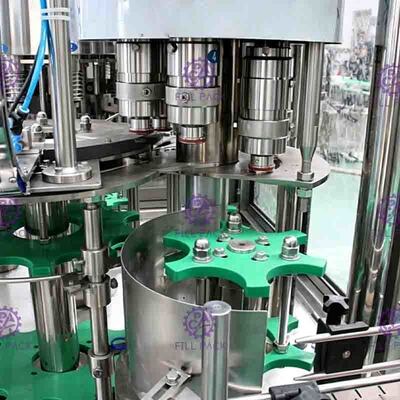

قسمت درپوش

این دستگاه بالاترین درجه دقت دستگاه 4 در 1 را دارد، پایداری دستگاه و کیفیت محصول مهم است. ویژگی درپوش پیچ به شرح زیر است:
1) سر پیچ پیچ (قطعات اصلی که می تواند کیفیت درپوش را تضمین کند)، متخصص طراحی فولاد مغناطیسی را بهبود می بخشد، این بهبود می تواند نرخ معیوب درپوش را بهتر کاهش دهد و ویژگی سنتی آسان برای تنظیم و تنظیم گشتاور پیچ را کاهش دهد. سر دربندی
2) سر درپوش پیچ طراحی دو منظوره است.برای کلاه تخت و کلاه ورزشی مناسب است.
3) وسیله ای که می تواند درپوش معکوس را خارج کرده و از عبور کلاهک معکوس جلوگیری کند در راهنمای سقوط درپوش قرار می گیرد.عبور از سیستم بارگذاری کلاهک.

4) گروهی از سوئیچ های فوتوالکتریک بر روی راهنمای سقوط درپوش قرار می گیرند.وقتی هیچ درپوشی روی راهنما نباشد، دستگاه متوقف می شود.5) سوئیچ تشخیص ورودی بطری روی درپوش پیچ قرار دارد.

6) یک سیلندر درپوش قفل در محل اتصال بین راهنمای سقوط کلاه و صفحه کلاهک پوک وجود دارد.این متوجه است که بدون تغذیه بدون کلاه.

7) با تنظیم ارتفاع قطعات دوار برای سازگاری با ارتفاع بطری های مختلف.
8) انگیزه کلاهک پیچ از سیستم محرک در چارچوب گرفته شده و با چرخ دنده عبور می کند.
9) قسمت های اصلی درپوش پیچ توسط مرکز پردازش دیجیتال کنترل پردازش می شود.

پارامترهای فنی
مدل
12-12-12-5
18-18-18-6
ظرفیت (B/H)
3000
5000-6000
اندازه بطری
250-1500 میلی لیتر
250-1500 میلی لیتر
فشار آب
0.2MPA
0.2MPA
مصرف آب (کیلوگرم در ساعت)
600
700
ایستگاه شستشو
12
18
دقت پر کردن
± 2 میلی متر
± 2 میلی متر
فشار هوا
0.6 مگاپاسکال
0.6 مگاپاسکال
مصرف هوا
0.6 متر مکعب در دقیقه
0.6 متر مکعب در دقیقه
توان (کیلووات)
5
6.5
وزن (کیلوگرم)
3800
4300
ابعاد (L*W*H)
3200*1900*2200 میلی متر
3800*2100*2200 میلی متر



نمودار ساختار ماشین:

مبدل
میتسوبیشی
2.2K
صفحه لمسی
Easyview-Taiwan
MT6070
PLC
میتسوبیشی
FXIS-20MR
منبع ولتاژ تثبیت شده
مینگ وی-تایوان
S-35-24
کنتاکتور
شیندر
CJX2-0910
سوئیچ رویکرد
اتونیکس
PR18-8DN
سوئیچ هوا
شیندر
3P-D20


IP-C3



کاربرد:
دستگاه آبمیوه پرکن اتوماتیک 4 در 1 بطری های پت تک بلوک پالپ میوه گرانول 0دستگاه آبمیوه پرکن اتوماتیک 4 در 1 بطری های پت تک بلوک پالپ میوه گرانول 1
