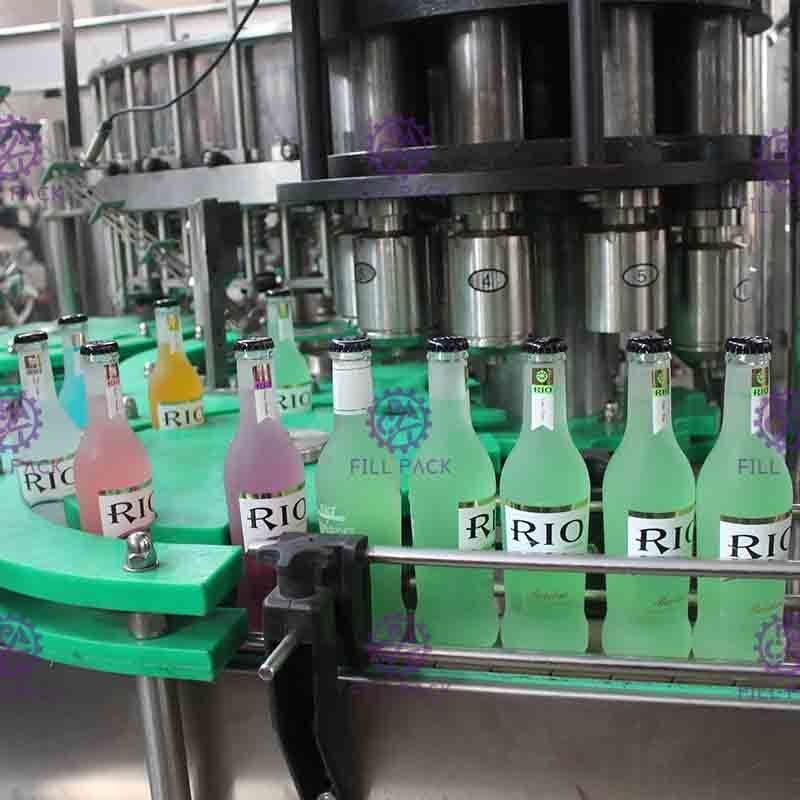

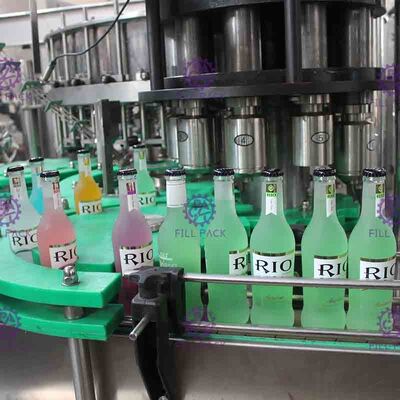

دستگاه پرکن نوشیدنی گازدار بطری شیشه ای 3 در 1 با کلاهک حلقه ای کششی
جزئیات محصول:
| محل منبع: | Zhangjiagang، چین |
| نام تجاری: | FILLPACK |
| گواهی: | CE/ISO9001 |
| شماره مدل: | DCGF12-12-6/DCGF18-18-6/DCGF24-24-8/DCGF32-32-10/DCGF40-40-12 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | 23500USD |
| جزئیات بسته بندی: | جعبه ی چوبی |
| زمان تحویل: | 25 روز کاری پس از سپرده گذاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 20 ست در ماه |
|
اطلاعات تکمیلی |
|||
| ظرفیت ماشین آلات: | 3000-12000BPH | نوع بطری: | بطری شیشه ای |
|---|---|---|---|
| نوع کلاهک: | کلاه حلقه را بکشید | مواد پرکننده: | نوشابه گازدار |
| سر شستشو: | 12/18/24/32/40 | پر کردن سر: | 12/18/24/32/40 |
| سر درپوش: | 6/8/10/12 | فشار هوای فشرده: | 0.7MPa |
| دمای پر کردن: | ≤4℃ | مصرف هوا: | 160-600 کیلوگرم |
| برجسته کردن: | تجهیزات پرکن آب سودا 3 در 1,دستگاه پرکن نوشابه گازدار 0.7 مگاپاسکال,دستگاه پرکن نوشیدنی گازدار بطری شیشه ای |
||
توضیحات محصول
دستگاه پرکن بطری شیشهای مونو بلاک ۳ در ۱ نوشیدنی گازدار، تجهیزات پرکن آب سودا با درب حلقه کشیدنی
>>>مروری بر خط تولید:
این تجهیزات برای تولید نوشیدنیهای گازدار استفاده میشود. شستشو، پر کردن و درببندی در یک دستگاه ادغام شدهاند. پیشرفتهترین فناوری از ژاپن و آلمان در طراحی به کار رفته است. گیرههای فنری در فرآیند شستشوی بطری استفاده میشوند. بطریهای خالی میتوانند در امتداد ریل انتقال ۱۸۰ درجه بچرخند. دو بار شستشوی داخلی و خارجی وجود دارد، راندمان شستشوی بطری بالا است. از پر کردن با سطح مایع ثابت استفاده میشود. پر کردن سریع است، مقدار مایع به دقت کنترل میشود و از افتادگی و نشت جلوگیری میشود. دستگاه بازکننده شیر: دستگاه از سیلندر هوا، شیر برقی برگشتی و عنصر تشخیص سیگنال تشکیل شده است. هنگامی که بطری وجود دارد، بطری با سیگنال سوئیچ مجاورتی تشخیص داده میشود، در عین حال، شیر برقی برگشتی عمل میکند، سیلندر بازکننده شیر فعال میشود، شیر پرکن را برای پر کردن گازی باز میکند؛ هنگامی که بطری وجود ندارد، شیر برقی برگشتی قطع میشود، میله شیر مخزن مایع عقب میکشد، شیر پرکن باز نمیشود، از فرار CO2 در مخزن جلوگیری میکند. دستگاه بستن شیر و دستگاه بستن شیر بادامک تخلیه پس از پر کردن اجباری است، میله شیر را به موقعیت بسته کنترل میکند، شیر تزریق هوا و شیر مایع را همزمان میبندد و سپس توسط بادامک تخلیه میله شیر تخلیه را فشار میدهد، CO2 موجود در بطری را خارج میکند، از حباب زدن بطری از شیر جلوگیری میکند، میله شیر تخلیه به طور یکنواخت حدود ۳ میلیمتر فشار میآورد. سطح مایع به راحتی قابل کنترل است. تمام ساختار از SUS304 ساخته شده است، هیچ گوشه مردهای در داخل شیر پرکن وجود ندارد. گشتاور مغناطیسی برای درببندی پیچی استفاده میشود. قدرت درببندی پیچی بدون پله قابل تنظیم است. قدرت درببندی پیچی نیز قابل تنظیم است و دربها آسیب نمیبینند، درببندی قابل اعتماد است. کل دستگاه توسط PLC با صفحه لمسی به عنوان رابط انسان و ماشین کنترل میشود. مقدار نوشیدنی در مخزن ذخیره به طور خودکار قابل کنترل است. پر کردن و درببندی در صورت عدم وجود بطری به طور خودکار متوقف میشود. هنگامی که بطریها اشتباه گرفته شدهاند یا دربها در دسترس نیستند، دستگاه میتواند به طور خودکار متوقف شود. از فناوری تغییر فرکانس برای تنظیم سرعت عملیات بدون وقفه استفاده میشود. ظرفیت تولید به صورت دیجیتالی نمایش داده میشود و به راحتی قابل تنظیم است.

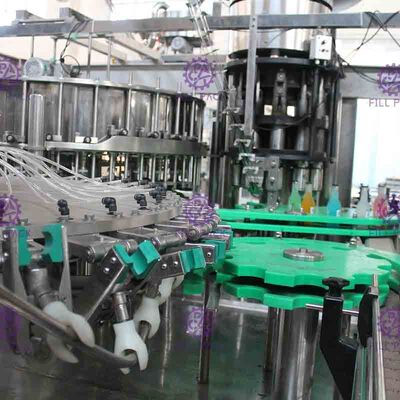

بخش شستشو
۱) به جز قاب پایینی، قطعات انتقال و برخی قطعاتی که باید از مواد خاص ساخته شوند. سایر قطعات یدکی از فولاد ضد زنگ ۳۰۴ ساخته شدهاند.
۲) بلبرینگ غلتکی از فولاد ضد زنگ ساخته شده است، حلقه آببندی از مواد EPDM ساخته شده است و پلاستیک از UMPE ساخته شده است.
۳) گیره از فولاد ضد زنگ ساخته شده است، موقعیتی که دهانه بطری را نگه میدارد نیز از فولاد ضد زنگ ساخته شده است، در مقایسه با گیره لاستیکی سنتی، بسیار بهداشتیتر، بادوامتر و بدون قطعات سریعفرسوده است، قطعات پیچی دهانه بطری میتوانند از آلودگی توسط گیره لاستیکی جلوگیری کنند.
۴) گیره مجهز به نازل اسپری با راندمان بالا است، میتواند به هر موقعیتی از دیواره داخلی بطری برسد و در مصرف آب شستشو صرفهجویی کند. در بالای نازل اسپری پوششی وجود دارد که از پاشیدن آب جلوگیری میکند؛ و در زیر نازلها شیار بازیافت و لولههای بازیافت وجود دارد. ۵) زمان شستشو میتواند برای ۴ ثانیه تضمین شود.
۶) با تنظیم ارتفاع قطعات دوار برای انطباق با ارتفاع بطریهای مختلف.
۷) نیروی محرکه از سیستم محرک در قاب که از طریق چرخ دنده منتقل میشود، حاصل میشود.
۸) تامین آب شستشو توسط شیر برقی کنترل میشود.
بخش پر کردن
۱. شیر پرکن از شیر مکانیکی ایزوبار استفاده میکند، سرعت بالا و جریان زیاد، شیر پرکن با دقت بالا، سرعت پر کردن سریع، سطح مایع پایدار است.
۲. درایو اصلی از درایو چرخ دنده مستقل، راندمان بالا، نویز کم، عمر طولانی، بدون نیاز به نگهداری استفاده میکند، مبدل میتواند سرعت موتور اصلی را کنترل کند، دستگاه از سرعت متغیر فرکانس متغیر استفاده میکند، کل منطقه عملیاتی، پایه موتور از فولاد ضد زنگ حاوی فولاد کربن است.
۳. سیستم هدایت بطری، ساختار ساده، با توجه به سبک بطری، قابل تغییر است.
۴. بدون بطری، بدون پر کردن.
۵. کل دستگاه میتواند به طور خودکار توسط PLC کنترل شود.
۶. سطح مایع به انتهای لوله پرکن میرسد، هنگامی که مدار هوا قطع میشود و مایع جریان را متوقف میکند، و تغییر طول لوله پرکن میتواند ارتفاع سطح پرکن را تغییر دهد.
۷. ارتفاع سطح قابل تنظیم است، خریداری شده از نانجینگ، بهترین شیر در چین.
۸. قطعات مهم دستگاه و عناصر الکتریکی از برند وارداتی هستند.
۹. میله شیر تخلیه توسط بادامک تخلیه فشار داده میشود تا هوای فشرده باقیمانده را به تدریج از قسمت بالای بطری به اتمسفر تخلیه کند تا از کف کردن هنگام برداشتن بطری از شیر پرکن اطمینان حاصل شود.
۱۰.سیستم پرکن میتواند به یک سیستم گردش CIP برای شستشوی خط لوله متصل شود. این سیستم میتواند لوله مایع، مخزن مایع و شیر پرکن و غیره را به طور موثر تمیز کند.

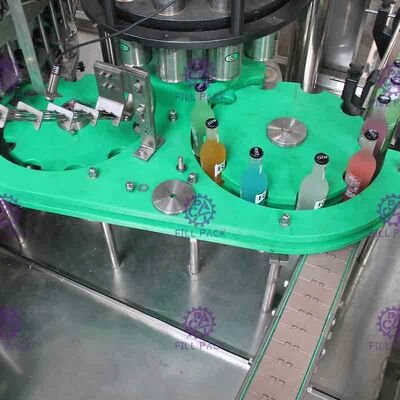

بخش درببندی
۱) ناودانی توزیع درب مجهز به مکانیزم توقف درب معکوس و برداشتن درب معکوس است.
۲) ناودانی توزیع درب مجهز به سوئیچ فوتوسل برای توقف درببند در صورت عدم وجود درب در ناودانی است.
۳) درببند مجهز به سوئیچ تشخیص بطری ورودی است.
۴) روش گریز از مرکز چیدمان درب برای کاهش آسیب به دربها اتخاذ شده است.
۵) یک سیستم بازرسی درب برای کنترل روشن/خاموش بالابر درب اعمال میشود.
۶) پیستون فولاد ضد زنگ و غده همزن مکانیکی برای اطمینان از سلامت و قابلیت اطمینان غده. درببند دارای عملکرد بارگیری خارجی است که میتواند تعداد بطری شکسته را کاهش دهد.
۷) قالب مخصوص ثابتسازی و تخلیه درب برای بارگذاری صحیح درب؛
۱) ناودانی توزیع درب مجهز به مکانیزم توقف درب معکوس و برداشتن درب معکوس است.
۲) ناودانی توزیع درب مجهز به سوئیچ فوتوسل برای توقف درببند در صورت عدم وجود درب در ناودانی است.
۳) درببند مجهز به سوئیچ تشخیص بطری ورودی است.
۴) روش گریز از مرکز چیدمان درب برای کاهش آسیب به دربها اتخاذ شده است.
۵) یک سیستم بازرسی درب برای کنترل روشن/خاموش بالابر درب اعمال میشود.
۶) پیستون فولاد ضد زنگ و غده همزن مکانیکی برای اطمینان از سلامت و قابلیت اطمینان غده. درببند دارای عملکرد بارگیری خارجی است که میتواند تعداد بطری شکسته را کاهش دهد.
۷) قالب مخصوص ثابتسازی و تخلیه درب برای بارگذاری صحیح درب؛
پارامترها
| مدل: |
DCGF12-12-6
|
DCGF18-18-6
|
DCGF24-24-8
|
DCGF32-32-10
|
DCGF40-40-12
|
| ظرفیت | 0-3000BPH | 0-5000BPH | 0-7000BPH | 0-9000BPH | 0-12000BPH |
| بطری قابل استفاده: |
بطری شیشهای، درب حلقه کشیدنی
|
||||
| محتوای پر کردن قابل استفاده: | نوشیدنی گازدار/آب گازدار | ||||
| محدوده پر کردن قابل استفاده: | 200-1500ml | ||||
| توان موتور اصلی: | 5KW | 5.5KW | 6.5KW | 6.5KW | 8KW |
| مصرف هوا: | 160KG |
200KG
|
300KG | 500KG | 600KG |
| فشار شستشو: | 0.2Mpa | 0.2Mpa | 0.2Mpa | 0.2Mpa | 0.2Mpa |
| دمای پر کردن: | ≤4℃ | ≤4℃ | ≤4℃ | ≤4℃ | ≤4℃ |
| دقت پر کردن: | ≤±2mm | ≤+2mm | ≤+2mm | ≤+2mm | ≤+2mm |
| فشار پر کردن: | 0.28Mpa | 0.28Mpa |
0.28Mpa
|
0.28Mpa | 0.28Mpa |
| فشار هوای فشرده: | 0.7Mpa | 0.7Mpa | 0.7Mpa | 0.7Mpa | 0.7Mpa |
| جنس: | بدنه-SUS304 | ||||
| ابعاد (میلیمتر): | 2200*1600*2200 | 2400*1900*2200 | 2800*2150*2200 | 3700*2800*2200 | 4200*2850*2200 |
| وزن: | 3200KG | 4000KG | 4700KG | 5700KG | 6300KG |
