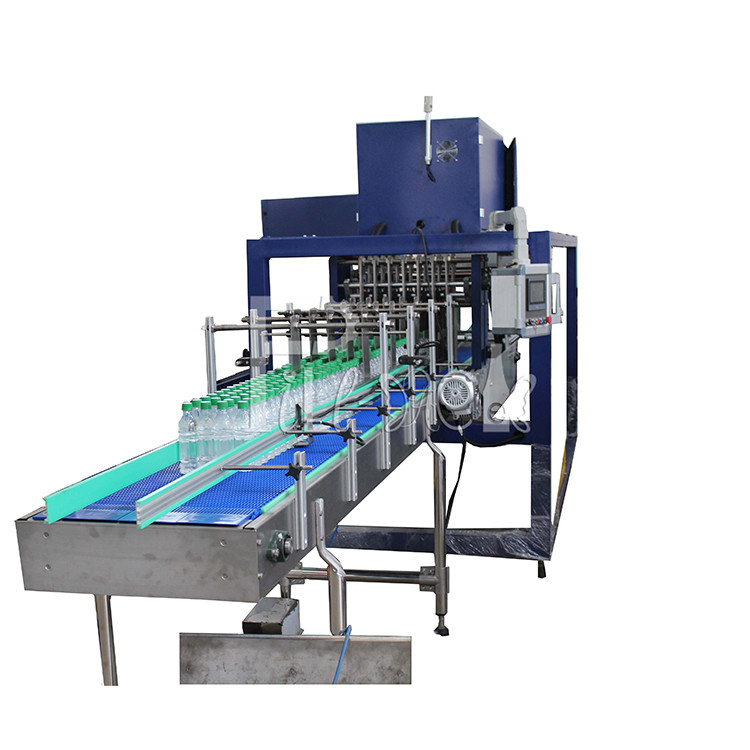

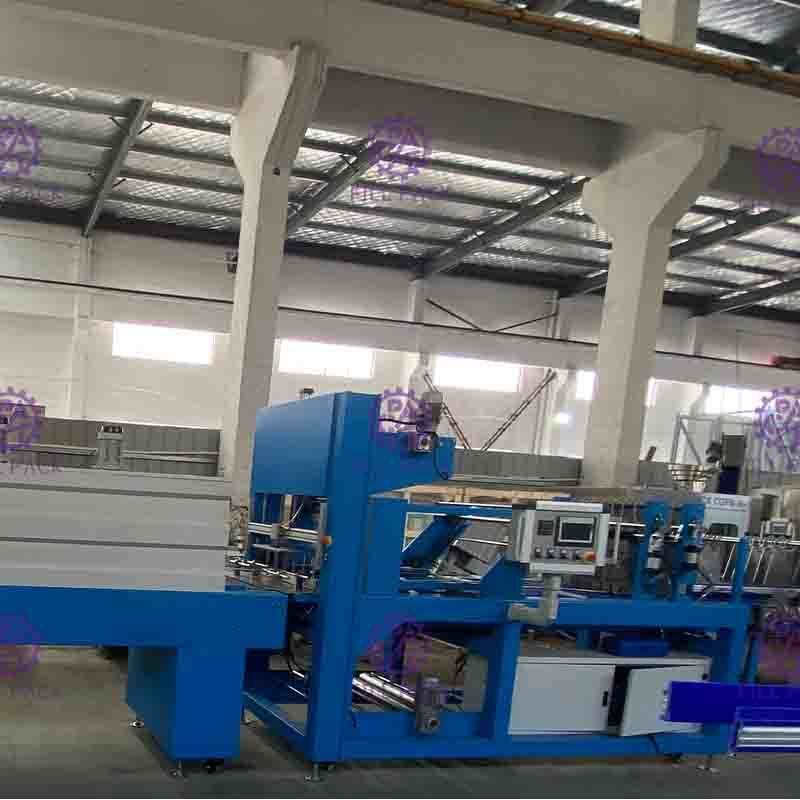

بسته بندی تمام اتوماتیک خطی شرینک برای تجهیزات تاب بردار دستگاه بسته بندی بطری پلاستیکی با فیلم های چاپی
جزئیات محصول:
| محل منبع: | Zhangjiagang، چین |
| نام تجاری: | FILLPACK |
| گواهی: | CE/ISO9001 |
| شماره مدل: | MBC200 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | 43000USD |
| جزئیات بسته بندی: | جعبه ی چوبی |
| زمان تحویل: | 25-30 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه: | 20 ست در ماه |
|
اطلاعات تکمیلی |
|||
| مواد فیلم انقباض: | پلی اتیلن | ضخامت فیلم انقباضی پیشنهادی: | 0.07-0.15 میلی متر |
|---|---|---|---|
| حداکثر دمای تونل انقباض: | 180 - 220 درجه قابل تنظیم | حداکثر خروجی در دقیقه: | 20-25 کیسه در دقیقه |
| پاور برای گرمایش قطعه شرینک: | 31 کیلو وات | برق برای تونل: | 4 کیلو وات |
| ولتاژ استاندارد: | 380 ولت 3 فاز 50 هرتز | اندازه کل گیاه: | 14150*1500*2170 میلی متر |
| مصرف هوای فشرده: | 0.3M3/min; 0.6-0.8mpa | وزن: | 1500 کیلوگرم |
توضیحات محصول
لفاف بسته بندی خطی تمام اتوماتیک برای دستگاه بسته بندی بطری تجهیزات تاب برداشتن با فیلم های چاپی
دستورالعمل محصول
● ظاهر ساده، زیبا، ساختار جدید، منحصر به فرد، تعمیر و نگهداری آسان.
● صفحه نمایش بزرگ، رابط کاربری صفحه نمایش LCD به زبان انگلیسی.
● رول فیلم پشتیبانی انبساط پنوماتیک، تغییر فیلم به سرعت و به سرعت، برای فیلم تنها حدود دو دقیقه.
● انتقال تنش فیلم، تشکیل یکنواخت، دقت کنترل فیلم برش، برش و مرتب.
● فن آوری کنترل سروو پیشرفته برای حفظ هماهنگ سازی دقیق آژانس ها، انتقال و قابل اعتماد.
● ساختار جعبه گرمایش معقول، عایق حرارتی، دقت کنترل دمای بالا است.
● پشتیبانی فرانسوی اشنایدر، تایوان AIRTAC، کره جنوبی AUTONICS.پیشرفته ترین اجزای کنترل جهان، مجهز، شرایط و پایداری.
● قطعات انتقال مکانیکی با استفاده از فولاد ضد زنگ عملیات حرارتی یا فولاد کربن و مواد دیگر.پاشش سطحی با کیفیت عالی، کل عملکرد ضد زنگ
● کلیه کنترل های برق و گاز مطابق با آخرین استانداردهای کاربردی بین المللی (استاندارد CE) می باشد.
● هنگام قطع برق با دستگاه نوار نقاله چرخش مصنوعی، گرم کردن محصول در داخل کانال به راحتی امکان پذیر است.
● از هر دو فیلم خالی شفاف و چاپ بسته بندی بسته بندی فیلم پشتیبانی کنید.
پارامتر فنی:
| مواد فیلم انقباض | پلی اتیلن |
| حداکثر خروجی در دقیقه | 20-25 کیسه در دقیقه |
| ضخامت فیلم انقباضی پیشنهادی | 0.07-0.15 میلی متر |
| حداکثر دمای تونل انقباض | 180 - 220 درجه قابل تنظیم |
| پاور برای گرمایش قطعه شرینک | 31 کیلو وات |
| برق برای تونل | 4 کیلو وات |
|
ورودی بطری و قسمت بسته بندی فیلم |
L6300×W1500×H2100mm |
|
بخش تونل کوچک (شامل نوار نقاله غلتکی) |
7850×1100×2170 میلی متر |
|
مصرف هوای فشرده |
0.3M3/min;0.6-0.8mpa |
|
بطری ورودی عرض تسمه را منتقل می کند |
966 متر |
نوع بسته پیشنهادی:
(1) بسته بطری 350/500ML: 4×6، 4×5؛بسته بطری های 550/600ML: 3×4، 3×5.
بسته بطری (2) 1 لیتر / 1.5 لیتر: 3 × 3، 3 × 4؛بسته بطری 2 لیتری / 2.5 لیتری: 2×2، 2×3.
(3) در مورد قوطی های قلع، پیشنهاد می کنیم بسته بندی را با سینی کارتن، به طور پیوسته بسته بندی کنید.
نکته: حداقل اندازه بسته پشتیبانی: 200 * 150 * 100 میلی متر.
حداکثر اندازه بسته پشتیبانی: 420 * 300 * 330 میلی متر.
ساختار اصلی و فرآیند تولید
ساختار اصلی: تجهیزات از قسمت نقاله تغذیه بطری، قسمت مرتب سازی بطری، قسمت تغذیه و بسته بندی فیلم، تونل گرمایش کوچک، قسمت خنک کننده فن، قسمت خروجی نوار نقاله غلتکی و سیستم کنترل الکتریکی، قطعات کنترل پنوماتیک و غیره ساخته شده است.
فرآیند تولید:
دستگاه بسته بندی هیت شرینک پرسرعت MBC200 (نوع فیلم چاپی) بر اساس ویژگی های انقباض حرارتی فیلم بسته بندی است.از سنسورهای سوئیچ فوتوالکتریک برای شناسایی آنلاین استفاده می کند و سیگنال های جمع آوری شده توسط برنامه های PLC (کنترل کننده قابل برنامه ریزی) کنترل و پردازش می شوند.تسمه نقاله برای تغذیه مداوم بطری استفاده می شود.بشقاب بطری به شکلی قدرتمند چیده شده است، بطری‌ها را فشار می‌دهد و در بسته‌ها بسته می‌شود، کانال‌های گرمایشی کوچک می‌شوند، خنک‌کننده هوای سرد و شکل‌دهی می‌شوند و مکانیسم‌های دیگر برای تکمیل کل فرآیند بسته‌بندی.
جزئیات مشخصاتس:
| خیر | نام | مشخصات | تعداد | نام تجاری | اصل و نسب |
| 1 | صفحه نمایش عملکرد کلید 10.4 اینچی | 1 مجموعه | اشنایدر | فرانسه | |
| 2 | سروو موتور | 5 مجموعه | اشنایدر | فرانسه | |
| 3 | سروو کنترلر | 5 مجموعه | اشنایدر | فرانسه | |
| 4 |
تشخیص فوتوالکتریک، سوئیچ القایی |
5 مجموعه | اتونیک | کره جنوبی | |
| 5 | اجزای پنوماتیکی | AIRTAC | تایوان | ||
| 6 | اجزای الکتریکی | اشنایدر | فرانسه | ||
| 7 | بلبرینگ انتقال اصلی | هاربین | |||
| بلبرینگ عامل اصلی | |||||
| 8 | بلبرینگ خطی | هاربین | |||
| 9 | درایو کاهش | 4 مجموعه | اتونیک | کره جنوبی | |
| 10 | انتخاب سیستم کنترل PCC | اشنایدر | فرانسه | ||
| آ | سروو موتور | 5 مجموعه | اشنایدر | فرانسه | |
| ب | سروو کنترلر | 5 مجموعه | اشنایدر | فرانسه | |
| سی | پانل عملیات فشاری 5.7 اینچی | نوع PP41 | 1 قطعه | اشنایدر | فرانسه |
| دی | رابط اتوبوس | RS-232، CAN | 1 قطعه | اشنایدر | فرانسه |
| E | ماژول های ورودی و خروجی | 6 عدد | اشنایدر | فرانسه | |
| 11 |
تسمه نقاله زنجیره ای (پلاستیک مهندسی) (شامل انواع چرخ دنده، چرخ راهنما، لنت) با شدت بالا، مقاوم در برابر سایش و غیره |
دوپونت شرکت |
آمریکا | ||
| 12 |
لوله گرمایش (فرم اتلاف حرارت مارپیچی) |
24 عدد | |||
| 13 | فن گرمایش 1.1 کیلووات | 2 مجموعه | |||
| 14 | عایق بالا (کلاس H) | 2 مجموعه | |||
| 15 | توری حرارتی با مواد فولادی ضد زنگ با کیفیت بالا 924 میلی متر × 500 میلی متر |
