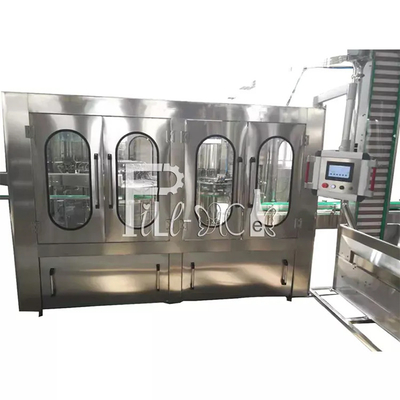

دستگاه درب پرکن آبکشی 2 لیتری آبکشی مونوبلوک بطری PET نوشیدنی خالص 0.5 مگاپاسکال
جزئیات محصول:
| محل منبع: | Zhangjiagang، چین |
| نام تجاری: | FILLPACK |
| گواهی: | CE/ISO9001 |
| شماره مدل: | CGF8-8-3، CGF32-32-10، CGF18-18-6، CGF12-12-4، CGF24-24-8 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | 9975USD-19950USD |
| جزئیات بسته بندی: | بسته بندی جعبه چوبی |
| زمان تحویل: | 15-20 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 20 ست در ماه |
|
اطلاعات تکمیلی |
|||
| ظرفیت ماشین آلات: | 4000 BPH، 8000 BPH، 12000 BPH، 3000 BPH، 5000 BPH | حجم بطری: | 500ML-2L |
|---|---|---|---|
| بطری مناسب: | بطری گرد یا مربع PET | تابع: | تمام اتوماتیک شستشو-پر کردن-درپوش |
| درجه خودکار: | خودکار | اندازه بطری: | گردن: D50-100mm، ارتفاع: 150-320mm |
| فشار: | 0.18-0.25 مگاپاسکال | فشار هوا: | 0.5MPa |
| مصرف هوا: | 0.3M3/min | قدرت: | 4-7.6KW |
| برجسته کردن: | دستگاه درب پرکن آبکشی,دستگاه دربندی پرکننده آب مونوبلوک 2 لیتری,دستگاه دربندی پرکننده آب 0.5 مگاپاسکال |
||
توضیحات محصول

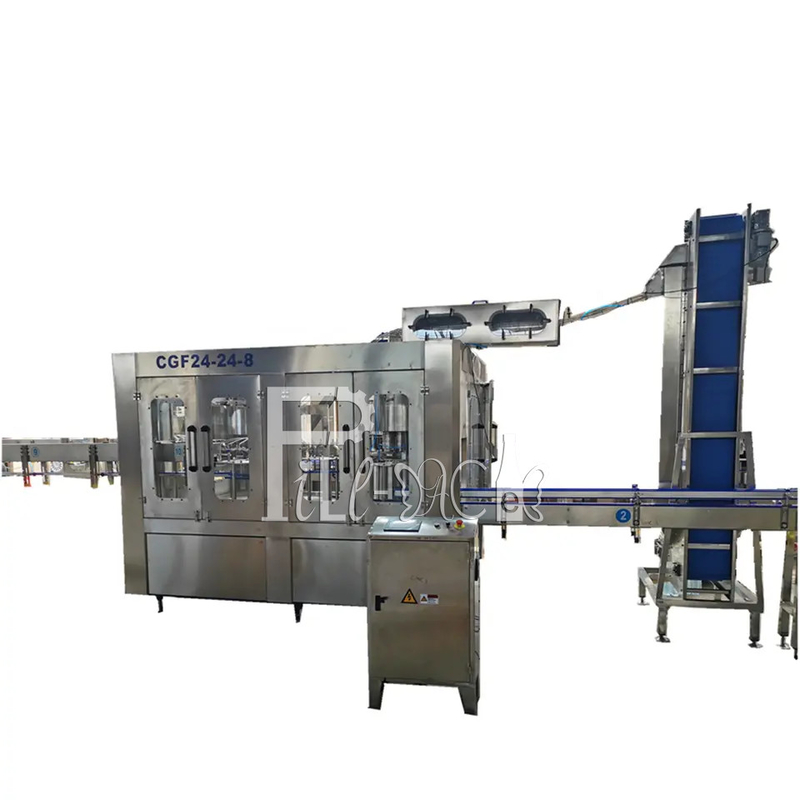

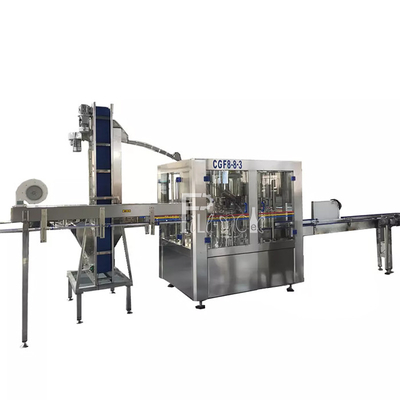

دستگاه تمام اتوماتیک شستشو، پر کردن و دربندی بطری PET 3 در 1 مونوبلاک برای آب آشامیدنی خالص (حجم 500 میلی لیتر تا 2 لیتر)
1. استفاده از فناوری اتصال مستقیم باد به چرخ دنده برای انتقال بطری؛ حذف پیچ و تسمه نقاله، که تغییر شکل بطری را آسانتر میکند.
2. انتقال بطری با استفاده از فناوری گیره گردن بطری، تغییر شکل بطری نیازی به تنظیم سطح تجهیزات ندارد، فقط کافی است صفحات منحنی، چرخها و قطعات نایلونی مرتبط را تغییر دهید.
3. گیره مخصوص طراحی شده دستگاه شستشوی بطری از جنس فولاد ضد زنگ، محکم و بادوام است و با محل پیچ دهانه بطری تماس ندارد تا از آلودگی ثانویه جلوگیری شود.
4. شیر پرکن با جریان گرانشی بالا و سرعت بالا، پر کردن سریع، دقیق و بدون اتلاف مایع.
5. هنگام خروج بطری به صورت مارپیچی، برای تغییر شکل بطری نیازی به تنظیم ارتفاع تسمه نقاله نیست.
6. میزبان از فناوری کنترل خودکار PLC پیشرفته استفاده میکند، قطعات الکتریکی کلیدی از شرکتهای معروف هستند.
مزایای ما
موفقیت در تولید نوشیدنیهای آبی نیازمند تمرکز بر حداکثر خروجی و کارایی، با تعهد به بهداشت، ایمنی مواد غذایی و بهینهسازی هزینه است. چه آب گازدار تولید کنید و چه آب معمولی، تخصص بینظیر ما به شما کمک میکند تا با دانش فنی گسترده و قابلیتهای بستهبندی به نتایج بیشتری دست یابید. با بیش از 10 سال تجربه در طراحی و پیادهسازی راهحلهای خط کامل PET سفارشی برای آب، میتوانیم به شما در دستیابی به اهداف تولیدتان کمک کنیم. در طول سالها، ما متعهد به بهبود ساختار تجهیزات و بهینهسازی عملکرد تجهیزات برای دستیابی به ظرفیت بالا و مصرف انرژی پایین بودهایم.
بخش شستشو
1. به جز قاب پایینی، قطعات انتقال و برخی قطعات که باید از مواد خاصی ساخته شوند. سایر قطعات یدکی از فولاد ضد زنگ 304 ساخته شدهاند.
2. بلبرینگ غلتکی از فولاد ضد زنگ، حلقه آببند از مواد EPDM و پلاستیک از UMPE ساخته شده است.
3. گیره از فولاد ضد زنگ ساخته شده است، محلی که دهانه بطری را نگه میدارد نیز از فولاد ضد زنگ است، در مقایسه با گیره لاستیکی سنتی، بهداشتیتر، بادوامتر و بدون قطعات با سایش سریع است، قطعات پیچ دهانه بطری میتوانند از آلودگی توسط گیره لاستیکی جلوگیری کنند.
4. گیره مجهز به نازل اسپری با راندمان بالا است، میتواند به هر موقعیتی از دیواره داخلی بطری برسد و در مصرف آب شستشو صرفهجویی کند. در بالای نازل اسپری پوششی وجود دارد که از پاشیدن آب جلوگیری میکند؛ و در زیر نازلها شیار بازیافت و لولههای بازیافت وجود دارد.
5. زمان شستشو میتواند برای 4 ثانیه تضمین شود.
6. با تنظیم ارتفاع قطعات دوار برای انطباق با ارتفاعهای مختلف بطری
7. نیروی محرکه از سیستم محرک در قاب که توسط چرخ دنده منتقل میشود، حاصل میشود.
8. تامین آب شستشو توسط شیر برقی کنترل میشود.
2. بلبرینگ غلتکی از فولاد ضد زنگ، حلقه آببند از مواد EPDM و پلاستیک از UMPE ساخته شده است.
3. گیره از فولاد ضد زنگ ساخته شده است، محلی که دهانه بطری را نگه میدارد نیز از فولاد ضد زنگ است، در مقایسه با گیره لاستیکی سنتی، بهداشتیتر، بادوامتر و بدون قطعات با سایش سریع است، قطعات پیچ دهانه بطری میتوانند از آلودگی توسط گیره لاستیکی جلوگیری کنند.
4. گیره مجهز به نازل اسپری با راندمان بالا است، میتواند به هر موقعیتی از دیواره داخلی بطری برسد و در مصرف آب شستشو صرفهجویی کند. در بالای نازل اسپری پوششی وجود دارد که از پاشیدن آب جلوگیری میکند؛ و در زیر نازلها شیار بازیافت و لولههای بازیافت وجود دارد.
5. زمان شستشو میتواند برای 4 ثانیه تضمین شود.
6. با تنظیم ارتفاع قطعات دوار برای انطباق با ارتفاعهای مختلف بطری
7. نیروی محرکه از سیستم محرک در قاب که توسط چرخ دنده منتقل میشود، حاصل میشود.
8. تامین آب شستشو توسط شیر برقی کنترل میشود.

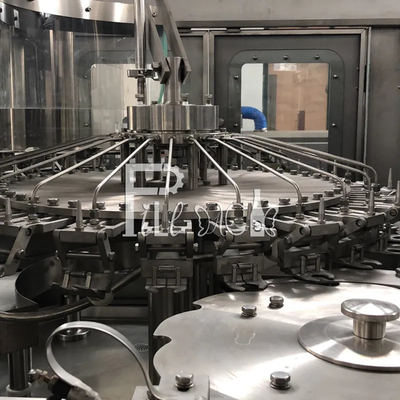

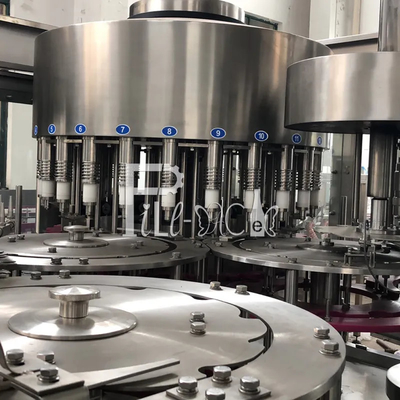

بخش پر کردن
1) بلبرینگ آلمان ضد خوردگی و بدون نیاز به نگهداری که میتواند آلودگی پر کردن به محیط را کاهش دهد.
2) صفحه چرخان از SUS AISI304، بلبرینگ دندانه دار بزرگ و تخت ساخته شده است.
3) کل شیر از فولاد ضد زنگ 304 ساخته شده است.
4) سیستم پر کردن دارای سیستم گردش CIP برای شستشوی خط لوله و فنجان تقلبی مورد استفاده برای تمیز کردن شیر پرکن است.
5) تامین مایع از شیر پنوماتیک خودکار سوئیچ سطح مایع مغناطیسی برای کنترل خودکار مخزن مایع استفاده میکند.
6). شیر پرکن با جریان بالا و سرعت بالا، سرعت پر کردن بالا و سطح مایع دقیق را تضمین میکند. قطعات در تماس با مایع همگی از فولاد ضد زنگ عالی یا پلاستیک مهندسی درجه مواد غذایی ساخته شدهاند.

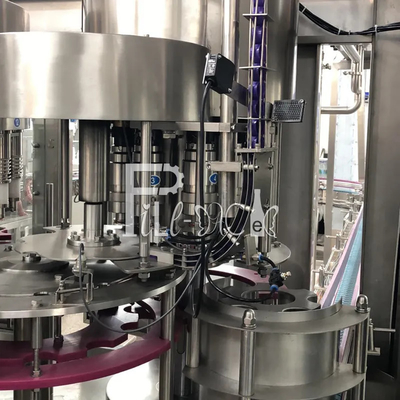

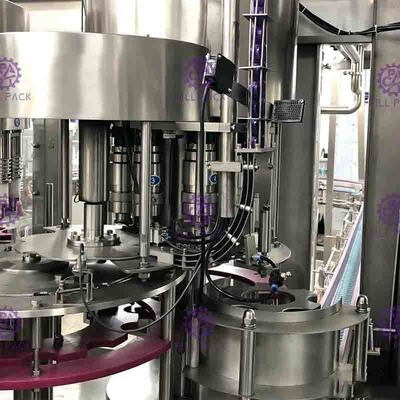

بخش دربندی
1) پیشرفتهترین فناوری آببندی درب به نام فرانسه "ZALKIN" معرفی شده است. با کمک کارشناسان موسسه الکترومکانیک و مهندسی مکانیک دانشگاه ارتباطات شانگهای، ما با موفقیت طراحی کردیم. به عنوان مثال: I) بادامک سر دربندی پیچشی (قطعات اصلی که میتوانند اطمینان حاصل کنند که دستگاه به طور پایدار کار میکند)، در حالی که با استفاده از فناوری "ZALKIN"، کارشناس اصالت و پایداری دستگاه را با تمرکز بر دینامیک و سینماتیک بهبود بخشیده است. II) سر دربندی پیچشی (قطعات اصلی که میتوانند کیفیت دربندی را تضمین کنند).
2) سر دربندی پیچشی طراحی دو منظوره دارد؛ برای درب تخت و درب ورزشی مناسب است.
3) دستگاهی که میتواند درب معکوس را خارج کند و از عبور درب معکوس جلوگیری کند، در راهنمای سقوط درب قرار داده شده است.
4) مجموعهای از سوئیچهای فوتوالکتریک در راهنمای سقوط درب قرار داده شدهاند. دستگاه در صورت عدم وجود درب در راهنما متوقف میشود. 5) یک سوئیچ تشخیص ورودی بطری در دربندی پیچشی قرار داده شده است.
6) نازلهای بهداشتی بین چرخ انتقال و قطعات پرکن وجود دارد تا محصول باقی مانده در قطعات پیچ دهانه بطری را بشویند.
7) یک سیلندر قفل درب در اتصال بین راهنمای سقوط درب و صفحه دربانداز وجود دارد. این امر اطمینان حاصل میکند که بدون تغذیه، درب وجود ندارد.
8) با تنظیم ارتفاع قطعات دوار برای انطباق با ارتفاعهای مختلف بطری
9) نیروی محرکه دربندی پیچشی از سیستم محرک در قاب و از طریق چرخ دنده حاصل میشود.
10) قطعات اصلی دربندی پیچشی توسط مرکز پردازش کنترل دیجیتال پردازش میشوند.
پارامترها
|
مدل
|
CGF 8-8-3
|
CGF12-12-4
|
CGF18-18-6
|
CGF24-24-8
|
CGF32-32-10
|
|
ظرفیت (بطری در ساعت) (500 میلی لیتر)
|
2000-3000
|
0-4000 |
0-5000
|
0-8000
|
0-12000
|
|
اندازه بطری
|
دهانه: 20-50 میلی متر؛ ارتفاع: 150-320 میلی متر
|
||||
|
فشار آب
|
0.18-0.25 مگاپاسکال
|
||||
|
مصرف آب
|
1000 (کیلوگرم در ساعت)
|
||||
|
ایستگاه شستشو
|
8
|
12
|
18
|
18
|
16
|
|
ایستگاه چکه گیر
|
2-2-2
|
2-2-2
|
2-2-2
|
2-2-2
|
8
|
|
دقت پر کردن
|
کمتر از +1 میلی متر
|
کمتر از +1 میلی متر
|
کمتر از +1 میلی متر
|
کمتر از +1 میلی متر
|
کمتر از +1 میلی متر
|
|
فشار هوا
|
0.4 مگاپاسکال
|
0.4 مگاپاسکال
|
0.5 مگاپاسکال
|
0.5 مگاپاسکال
|
0.6 مگاپاسکال
|
|
مصرف هوا (متر مکعب در دقیقه)
|
0.3 متر مکعب در دقیقه
|
0.3 متر مکعب در دقیقه
|
0.3 متر مکعب در دقیقه
|
0.3 متر مکعب در دقیقه
|
0.5 متر مکعب در دقیقه
|
|
توان (کیلووات)
|
4
|
5
|
4
|
4
|
7.6
|
|
وزن (کیلوگرم)
|
1500
|
2500
|
4000
|
5000
|
5000
|
|
ابعاد (میلی متر)
|
1800*1500* 2300
|
2100*1700* 2400
|
2150*1750*2400
|
2750*2100*2400
|
3800*3200*2100
|
کاربرد:
