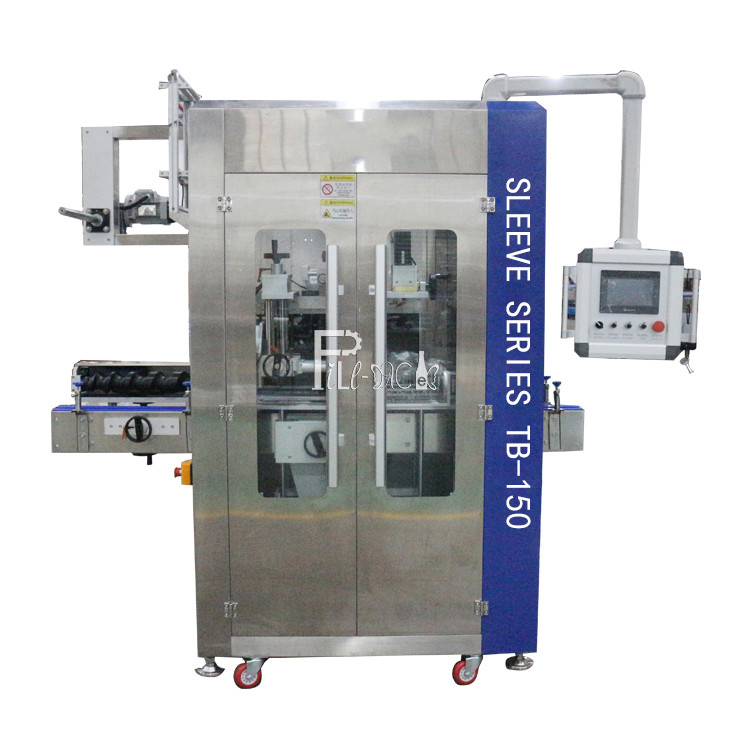

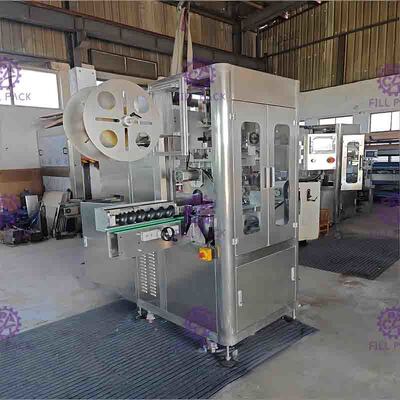

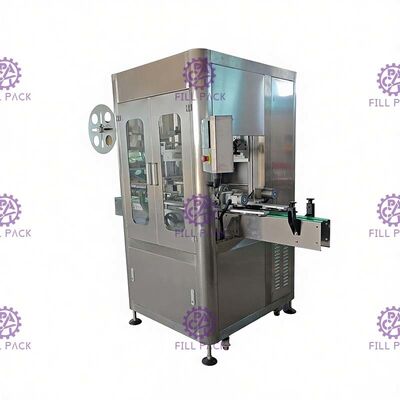

دستگاه لیبلینگ آستین کوچک 150BPM تمام اتوماتیک برای بطری PVC

دستگاه / تجهیزات تمام اتوماتیک تک هد شرینک لیبل زن برای بطری PVC با تونل شرینک بخار

عمومی:

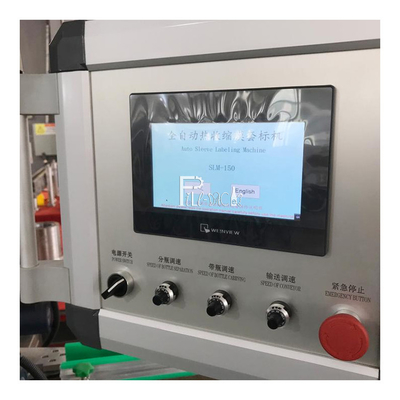

کل قاب دستگاه از فولاد ضد زنگ SUS304 ساخته شده است. قاب ساده، زیبا، ضد آب و ضد زنگ است. تمیز کردن آن آسان است. سیستم برش ویژه: با استفاده از فناوری ویست و کان-ولوت. برش لیبل صاف و بدون پلیسه است. موقعیت لیبل گذاری، صحت شرینک را تضمین می کند. با استفاده از طراحی گروه مدل، کنترل شده با ماژول؛ دستیابی به صحت و سرعت شرینک. با صفحه نمایش لمسی با کیفیت خوب، عملیات با انگشت، آسان و سریع. این یک دستگاه بسته بندی بسیار اتوماتیک است. فقط یک نفر آن را اداره می کند، عملیات آسان است. تعویض مواد بسته بندی آسان است، تعویض قالب به راحتی و بدون هیچ ابزاری با دست انجام می شود. در محدوده عرض تخت، می توان از آن برای بسته بندی اشیاء با اشکال مختلف، چه گرد و چه مربع، چه برای بطری های شیشه ای و چه پلاستیکی استفاده کرد. ایمنی و پایداری بالاتر برای عملیات و صرفه جویی در زمان نیروی انسانی.

مشخصات:

پارامترها

شماره.	مورد		داده های فنی
1	توان ورودی		3.0 کیلووات
2	توان قطعه	موتور سروو تغذیه لیبل	400 وات
3		درایو سروو تغذیه لیبل	400 وات
4		موتور سروو سر برش	400 وات
5	ولتاژ ورودی		220 ولت AC
6	ظرفیت (سرعت تولید)		150 BPM (بر اساس طول لیبل: 55 میلی متر)
7	ابعاد دستگاه اصلی (میلی متر)		L2100 × W850 × H2000
8	قطر قابل اعمال ظرف (میلی متر)		φ28 میلی متر ~ φ120 میلی متر
9	طول قابل اعمال لیبل (میلی متر)		30~250 میلی متر
10	ضخامت قابل اعمال لیبل (میلی متر)		0.03~0.13 میلی متر
11	قطر داخلی قابل اعمال میله لیبل		5 اینچ ~ 10 اینچ



عملکرد

نام	عملکرد
گروه ارائه مواد	موتور برای حامل لیبل ارائه می دهد

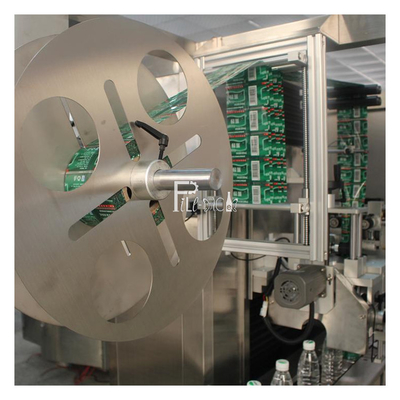

گروه قفسه	دستگاه لیبل حجمی را نصب می کند
گروه بالابر پلت فرم	ارتفاع دستگاه اصلی را به طور خودکار بر اساس اشکال بطری تنظیم می کند
گروه مسواک زدن	لیبل برش خورده را روی بطری مسواک می زند
گروه برش	برش لیبل هایی که به پین ​​مرکز هدایت می شوند
گروه کنترل برش	محل عملیاتی برش را کنترل می کند
گروه درایو عقب	موتور لیبل پین ​​مرکز را ارائه می دهد
گروه تنظیم درایو جلو	پین ​​مرکز را می گیرد
قاب گروه چشم الکتریکی	بهترین موقعیت برش لیبل را تنظیم می کند
گروه تشخیص نور بطری چشم الکتریکی	موقعیت لیبل زنی شرینک بدنه بطری را تنظیم می کند
گروه برس مو	لیبل هایی را که به درستی شرینک نمی شوند به سمت راست مسواک می زند
گروه موقعیت یابی بطری	بطری را پایدار می کند، موقعیت لیبل زنی شرینک را کنترل می کند
گروه پین ​​مرکز	لیبل حجمی را برای انتقال و برش آسان منحرف می کند

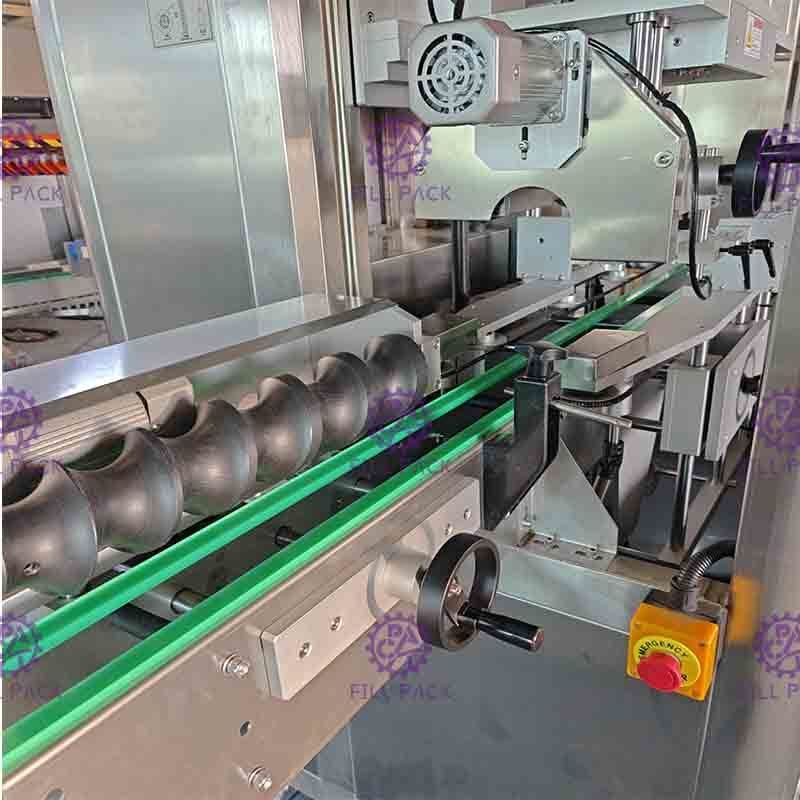

پیچ های ورود بطری	بطری ها را با فاصله مساوی جدا می کند تا لیبل زنی شرینک دقیق باشد



قطعات یدکی

مورد	برند	منشاء
PLC	پاناسونیک	ژاپن
سنسور فیبر نوری پرسرعت	SUNX	ژاپن
سنسور فوتوالکتریک	SUNX	ژاپن
سنسور فوتوالکتریک	SUNX	ژاپن
سنسور فوتوالکتریک	SUNX	ژاپن
موتور سروو تغذیه لیبل 400 وات	اشنایدر	فرانسه
درایو سروو تغذیه لیبل 400 وات	اشنایدر	فرانسه
موتور سروو سر برش 400 وات	اشنایدر	فرانسه
درایو سروو سر برش 400 وات	اشنایدر	فرانسه
مبدل فرکانس جداسازی بطری	دلتا	تایوان
مبدل فرکانس تغذیه کننده لیبل	دلتا
مبدل فرکانس نوار نقاله	دلتا
مبدل فرکانس نوار نقاله بطری	دلتا
کنتاکتور AC	اشنایدر
کلید مینیاتوری	اشنایدر
رله میانی	اشنایدر



جزئیات:

دستگاه کمکی

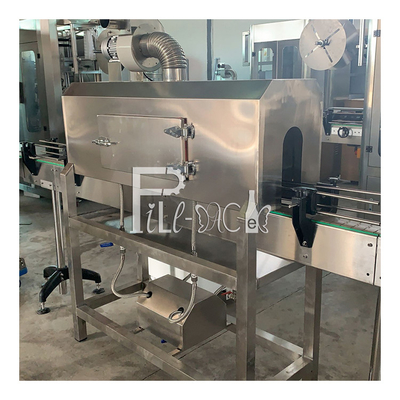

تونل شرینک بخار حرارتی

ساخته شده از فولاد ضد زنگ SUS304. این تجهیزات دارای کنترل کننده بخار برای اتلاف بخار است. بخار باقی مانده از طریق موتور باد به کارخانه منتقل می شود. فشار بخار قابل تنظیم است. اثر شرینک عالی است و به لیبل آسیب نمی رساند.

پارامترها:

توان: 3 فاز، 380 ولت، 50 هرتز 0.25 کیلووات

ابعاد: 1500*700*2000 میلی متر (SB-1500)

فشار: 0.4-0.7 مگاپاسکال



دیگ بخار

طراحی کابینتی، دستگاه را کوچک و فشرده می کند، انتخاب ایده آلی برای صرفه جویی در فضا است. حجم طراحی زیر 30 لیتر، در محدوده اجتناب از بازرسی داخلی. جداکننده آب و بخار داخلی، مشکل بخار با آب زیاد را برطرف می کند، کیفیت بخار را بهبود می بخشد. لوله حرارتی به کوره و فلنج متصل می شود، تعویض و نگهداری آن آسان تر خواهد بود. کنترل الکتریکی یک مرحله ای، کنترل خودکار کوره، فقط کافی است آب و برق را وصل کنید و سپس دکمه استارت را فشار دهید، کل سیستم به طور خودکار کار می کند. چندین قفل ایمنی. دستگاه دارای شیر ایمنی، محافظ فشار برای جلوگیری از انفجار است. همچنین دستگاه دارای محافظ کمبود آب است، زمانی که منبع آب وجود نداشته باشد، کوره کار نمی کند. محافظ نشتی به نجات افراد کمک می کند، در مواقع اضطراری برق قطع می شود. برق تمیزتر از کربن است.
