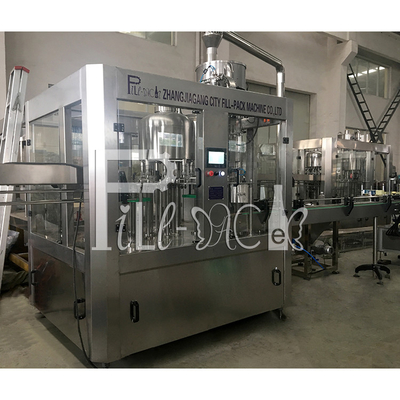

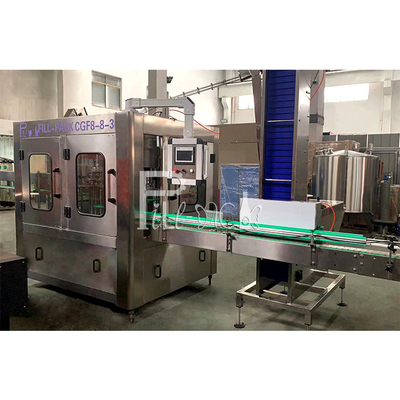

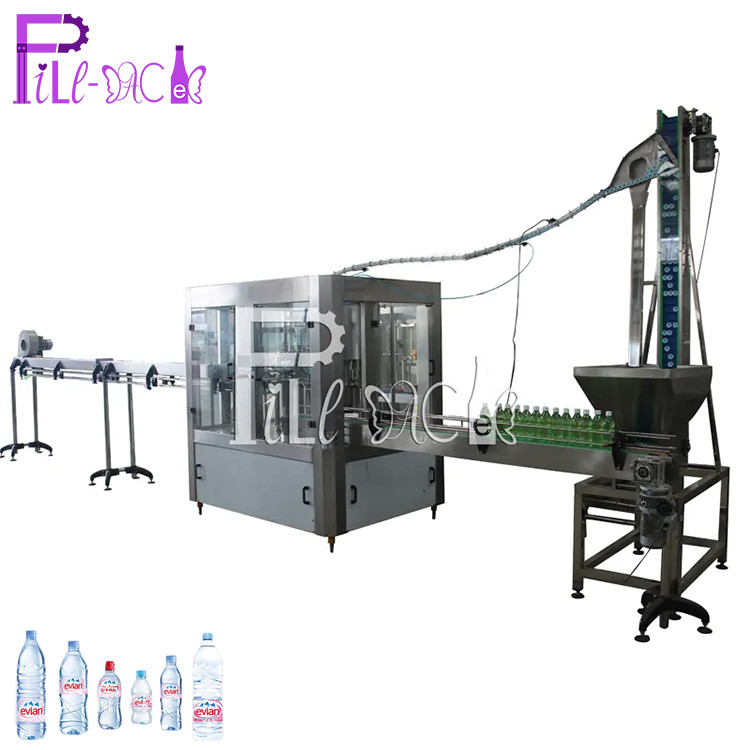

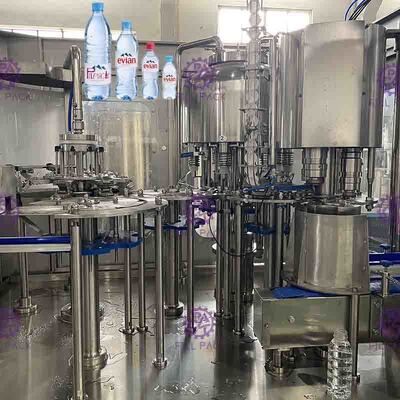

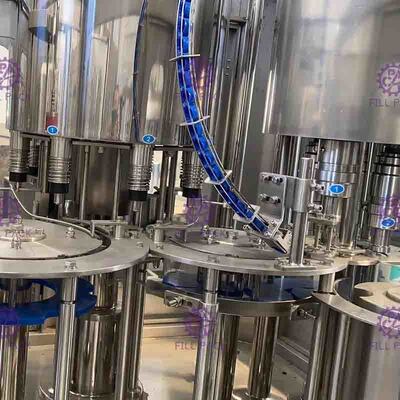

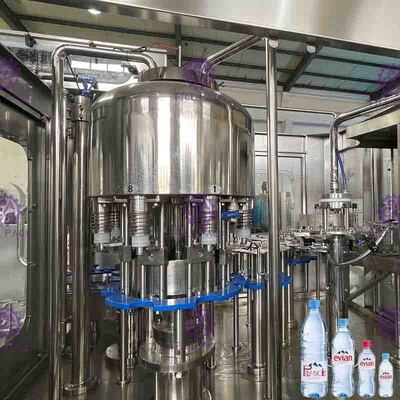

تجهیزات پر کردن آب بطری کوچک PET 3 در 1 / Monoblock Aspetic 2000ml
جزئیات محصول:
| محل منبع: | Zhangjiagang، چین |
| نام تجاری: | FILL-PACK |
| گواهی: | CE/ISO9001 |
| شماره مدل: | CGF 8-8-3 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD11500.00 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 20-25 روز کاری |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 15 ست در ماه |
|
اطلاعات تکمیلی |
|||
| دقت: | <+1 میلی متر | مصرف هوا: | 0.3 متر مکعب در دقیقه |
|---|---|---|---|
| فشار هوا: | 0.4MPa | ظرفیت: | 2000-3000 بطری در ساعت |
| بعد: | 1800*1500*2300 میلی متر | محدوده پر کردن: | 200-2000 میلی لیتر |
| مواد: | cccccccccccccc | بسته بندی: | کیف چوبی |
| قدرت: | 4 کیلو وات | تایپ کنید: | خودکار |
| ولتاژ: | 380 ولت | وزن: | 1500 کیلوگرم |
| گارانتی: | 12 ماه | ||
| برجسته کردن: | تجهیزات پر کردن آب بطری PET مونوبلوک,تجهیزات پر کردن آب بطری PET 2000 میلی لیتر,دستگاه پر کردن آب PET 0.4 مگاپاسکال |
||
توضیحات محصول
توضیحات محصولات
1.1 ماشین شستشوی پر کردن و پوشش 3 در 1
این تجهیزات در تولید نوشیدنی بدون نوشابه از آب گرم یا آب سرد بسته بندی شده استفاده می شود.
شستشو، پر کردن و بسته بندی در یک دستگاه یکپارچه شده است.
پیشرفته ترین تکنولوژی ژاپن و آلمان در طراحی استفاده شده است.
پر کردن سریع است، مقدار مایع به دقت کنترل می شود و از سقوط و نشت جلوگیری می شود.
در فرآیند شستشوی بطری از گرفتگی های بهار استفاده می شود. بطری های خالی را می توان 180 ~ در امتداد ریل حمل کرد. دو زمان شستشوی داخلی و خارجی وجود دارد،کارايي شستشوي بطري بالاست.
پر کردن سریع است، مقدار مایع به دقت کنترل می شود و از سقوط و نشت جلوگیری می شود.
در فرآیند شستشوی بطری از گرفتگی های بهار استفاده می شود. بطری های خالی را می توان 180 ~ در امتداد ریل حمل کرد. دو زمان شستشوی داخلی و خارجی وجود دارد،کارايي شستشوي بطري بالاست.

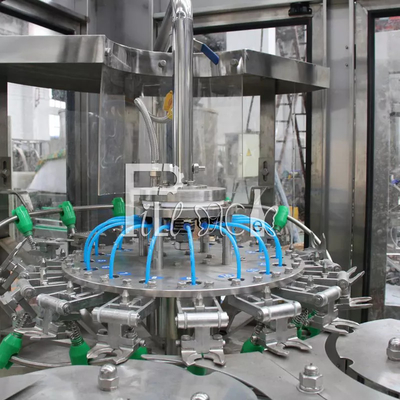

بخش شستشو
*به جز قاب پایین، قطعات انتقال و برخی از قطعات که باید از مواد خاص ساخته شوند. قطعات دیگر از فولاد ضد زنگ ساخته شده اند
* ورودی رولر از فولاد ضد زنگ ساخته شده است، حلقه مهر و موم از مواد EPDM ساخته شده است و پلاستیک از
* گرفتگی از فولاد ضد زنگ ساخته شده است، موقعیت نگه داشتن گلوی بطری نیز از فولاد ضد زنگ ساخته شده است، در مقایسه با گرفتگی لاستیکی سنتی، بسیار بهداشتی، با دوام است،و هيچ قطعه ي سريع پوشيده نشده اي، قسمت های پیچ خورده از گلوی بطری می تواند از آلودگی توسط چنگال لاستیکی جلوگیری کند.
* گیرنده مجهز به نوزل اسپری با کارایی بالا، می تواند به هر موقعیت دیواره بطری توسعه یابد.و می تواند شستشوی را حفظ کند یک پوشش بالای نوزل اسپری وجود دارد که می تواند از ریختن آب جلوگیری کند; و وجود دارد محل بازیافت قانونی و لوله های بازیافت تحت نوزل.
* زمان شستشو می تواند برای 4 ساعت تضمین شود
* با تنظیم ارتفاع قطعات چرخشی برای انطباق با ارتفاع بطری های مختلف
* انگیزه از سیستم هدایت شده در چارچوب تصویب شده توسط
* تامین آب شستشو توسط یک شیر الکتریکی کنترل می شود
* ورودی رولر از فولاد ضد زنگ ساخته شده است، حلقه مهر و موم از مواد EPDM ساخته شده است و پلاستیک از
* گرفتگی از فولاد ضد زنگ ساخته شده است، موقعیت نگه داشتن گلوی بطری نیز از فولاد ضد زنگ ساخته شده است، در مقایسه با گرفتگی لاستیکی سنتی، بسیار بهداشتی، با دوام است،و هيچ قطعه ي سريع پوشيده نشده اي، قسمت های پیچ خورده از گلوی بطری می تواند از آلودگی توسط چنگال لاستیکی جلوگیری کند.
* گیرنده مجهز به نوزل اسپری با کارایی بالا، می تواند به هر موقعیت دیواره بطری توسعه یابد.و می تواند شستشوی را حفظ کند یک پوشش بالای نوزل اسپری وجود دارد که می تواند از ریختن آب جلوگیری کند; و وجود دارد محل بازیافت قانونی و لوله های بازیافت تحت نوزل.
* زمان شستشو می تواند برای 4 ساعت تضمین شود
* با تنظیم ارتفاع قطعات چرخشی برای انطباق با ارتفاع بطری های مختلف
* انگیزه از سیستم هدایت شده در چارچوب تصویب شده توسط
* تامین آب شستشو توسط یک شیر الکتریکی کنترل می شود

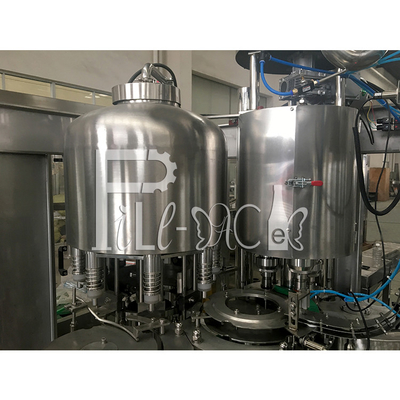

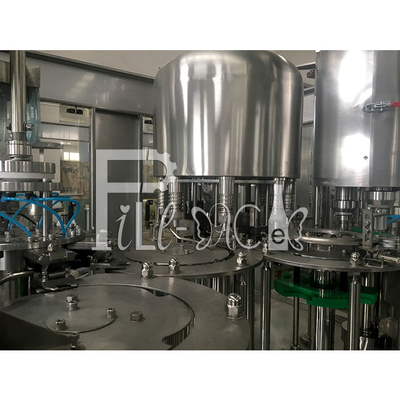

قسمت پرکننده
1) آلمان استفاده شده ضد خوردگی عدم نگهداری که می تواند آلودگی پر کردن به محیط زیست را کاهش دهد.
2) صفحه چرخش از SUS AISI304 ساخته شده است، حامل بزرگ مسطح دندان.
3) دریچه مکانیکی فشار با طراحی پیشرفته خارجی با سرعت پر کردن سریع، بدون جیب گوشه بهداشت، چند قسمت مهر و موم و کنترل دقیق سطح مایع معرفی شده است.کل شیر از فولاد ضد زنگ 304 ساخته شده است.
4) سیستم پر کردن دارای یک سیستم گردش CIP برای شستن خط لوله و جعلی-فنجان مورد استفاده برای تمیز کردن شیر پر کردن است.
می تواند لوله مایع، مخزن مایع و دریچه پر کردن و غیره را به طور موثر تمیز کند.
5) این سیستم پر کردن دارای یک سیستم کنترل درجه حرارت خودکار است.
6) دریچه پر کردن باز می شود و شروع به پر کردن زمانی که آن را حرکت به پایین و لمس گلوی بطری، دریچه پر کردن حرکت به بالا و ترک
وقتی که کار پر کردنش تموم شد.
7) منبع مایع، سوئیچ سطح مایع مغناطیسی خودکار دریچه پنوماتیک را برای کنترل خودکار مخزن مایع اتخاذ می کند.
8) انگیزه پرکننده از سیستم رانده شده در چارچوب مشتق شده و توسط دنده منتقل می شود
2) صفحه چرخش از SUS AISI304 ساخته شده است، حامل بزرگ مسطح دندان.
3) دریچه مکانیکی فشار با طراحی پیشرفته خارجی با سرعت پر کردن سریع، بدون جیب گوشه بهداشت، چند قسمت مهر و موم و کنترل دقیق سطح مایع معرفی شده است.کل شیر از فولاد ضد زنگ 304 ساخته شده است.
4) سیستم پر کردن دارای یک سیستم گردش CIP برای شستن خط لوله و جعلی-فنجان مورد استفاده برای تمیز کردن شیر پر کردن است.
می تواند لوله مایع، مخزن مایع و دریچه پر کردن و غیره را به طور موثر تمیز کند.
5) این سیستم پر کردن دارای یک سیستم کنترل درجه حرارت خودکار است.
6) دریچه پر کردن باز می شود و شروع به پر کردن زمانی که آن را حرکت به پایین و لمس گلوی بطری، دریچه پر کردن حرکت به بالا و ترک
وقتی که کار پر کردنش تموم شد.
7) منبع مایع، سوئیچ سطح مایع مغناطیسی خودکار دریچه پنوماتیک را برای کنترل خودکار مخزن مایع اتخاذ می کند.
8) انگیزه پرکننده از سیستم رانده شده در چارچوب مشتق شده و توسط دنده منتقل می شود
قطعات پوششی
این واحد بالاترین درجه دقت از 3 در 1 ماشین است، این مهم است که ماشین به طور پایدار و کیفیت محصول اجرا می شود.
1) پیچیدن سر پوشش (بخش های اصلی که می تواند کیفیت پوشش را تضمین کند) ، متخصص طراحی فولاد مغناطیسی را بهبود می بخشد.این بهبود می تواند نرخ معیوب از capping بهتر و شخصیت سنتی آسان برای تنظیم و تنظیم گشتاور از پیچ سر capping را کاهش دهد.
2) سر پیچ بند دو منظوره است؛ برای کلاه صاف و کلاه ورزشی مناسب است.
3) دستگاهی که می تواند کاپ عقب را خارج کند و از عبور کاپ عقب جلوگیری کند در راهنمای سقوط کاپ قرار دارد.
با سیستم بارگذاری کاپ.
4) یک گروه از سوئیچ های فتو الکتریکی بر روی راهنمای سقوط کلاه قرار دارند. دستگاه وقتی که کلاه بر روی راهنما نباشد متوقف می شود.
5) یک سوئیچ تشخیص ورودی بطری بر روی سرپوش پیچ خورده است.
6) وجود دارد یک سیلندر قفل کاپ در مفاصل بین کلاه سقوط راهنمای و سوراخ کردن صفحه کاپ.
8) با تنظیم ارتفاع قطعات چرخش برای انطباق با ارتفاع بطری های مختلف.
۹) انگیزه کپسول پیچک از سیستم محرک در چارچوب گرفته شده و توسط دنده منتقل می شود.
1) پیچیدن سر پوشش (بخش های اصلی که می تواند کیفیت پوشش را تضمین کند) ، متخصص طراحی فولاد مغناطیسی را بهبود می بخشد.این بهبود می تواند نرخ معیوب از capping بهتر و شخصیت سنتی آسان برای تنظیم و تنظیم گشتاور از پیچ سر capping را کاهش دهد.
2) سر پیچ بند دو منظوره است؛ برای کلاه صاف و کلاه ورزشی مناسب است.
3) دستگاهی که می تواند کاپ عقب را خارج کند و از عبور کاپ عقب جلوگیری کند در راهنمای سقوط کاپ قرار دارد.
با سیستم بارگذاری کاپ.
4) یک گروه از سوئیچ های فتو الکتریکی بر روی راهنمای سقوط کلاه قرار دارند. دستگاه وقتی که کلاه بر روی راهنما نباشد متوقف می شود.
5) یک سوئیچ تشخیص ورودی بطری بر روی سرپوش پیچ خورده است.
6) وجود دارد یک سیلندر قفل کاپ در مفاصل بین کلاه سقوط راهنمای و سوراخ کردن صفحه کاپ.
8) با تنظیم ارتفاع قطعات چرخش برای انطباق با ارتفاع بطری های مختلف.
۹) انگیزه کپسول پیچک از سیستم محرک در چارچوب گرفته شده و توسط دنده منتقل می شود.
10) قسمت های اصلی از capper پیچ توسط مرکز پردازش کنترل دیجیتال پردازش می شود
پارامترها
|
مدل
|

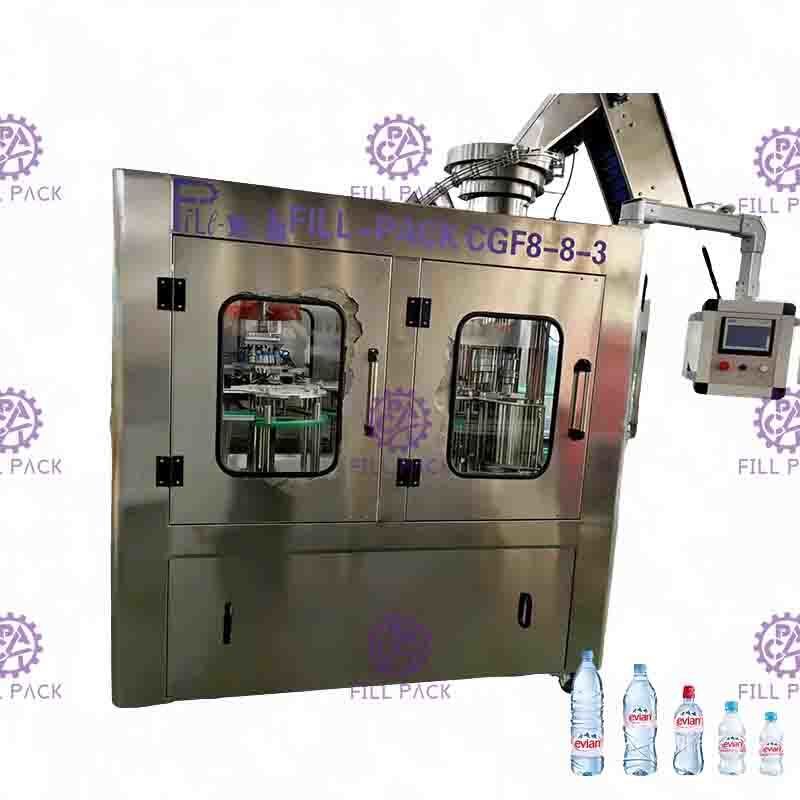

CGF 8-8-3
|
|
ظرفیت ((B/H)) ((500 میلی لیتر)
|
سال 2000 تا 2000
|
|
اندازه بطری
|
گردن:φ20-50mm؛ ارتفاع: 150-320mm
|
|
فشار آب
|
0.18-0.25Mpa
|
|
مصرف آب ((kg/h)
|
1000
|
|
ایستگاه لباسشویی
|
2
|
|
ایستگاه خروجی
|
2
|
|
دقت پر کردن
|
<+1MM
|
|
فشار هوا
|
0.4Mpa
|
|
مصرف هوا (m3/min)
|
0.3
|
|
قدرت ((kW)
|
4
|
|
وزن ((کیلوگرم)
|
1500
|
|
ابعاد ((L*W*H)) ((ملی متر))
|
1800*1500*2300
|
قدرت نامی الکتریکی:
|
موتور اصلی
|
1.5KW
|
|
نطفه حمل کننده هوا
|
1.1KW
|
|
پمپ شستشو
|
0.37KW
|
|
پمپ پر کردن
|
0.55KW
|
|
موتور دسته بندی کلاه
|
0.22KW
|
|
موتور حمل کننده کمربند
|
0.37KW
|
|
کل
|
4.11KW
|
|
مبدل
|
میتسوبیشی
|
2.2K
|
|
صفحه لمسی
|
Easyview-تایوان
|
MT6070
|
|
PLC
|
میتسوبیشی
|
FXIS-20MR
|
|
تامین ولتاژ ثبات شده
|
مینگوی-تایوان
|
S-35-24
|
|
تماسگر
|
شيندر
|
CJX2-0910
|
|
تغییر روش
|
اتوماتیک
|
PR18-8DN
|
|
سوئیچ هوا
|
شيندر
|
3P-D20
|
|
|
|
IP-C
|
