نوشیدنی گازدار PET / مونو بلوک آب گاز / ضد عفونی کننده 3 در 1 / دستگاه پرکن استریل / دستگاه / خط تولید

توضیحات محصول

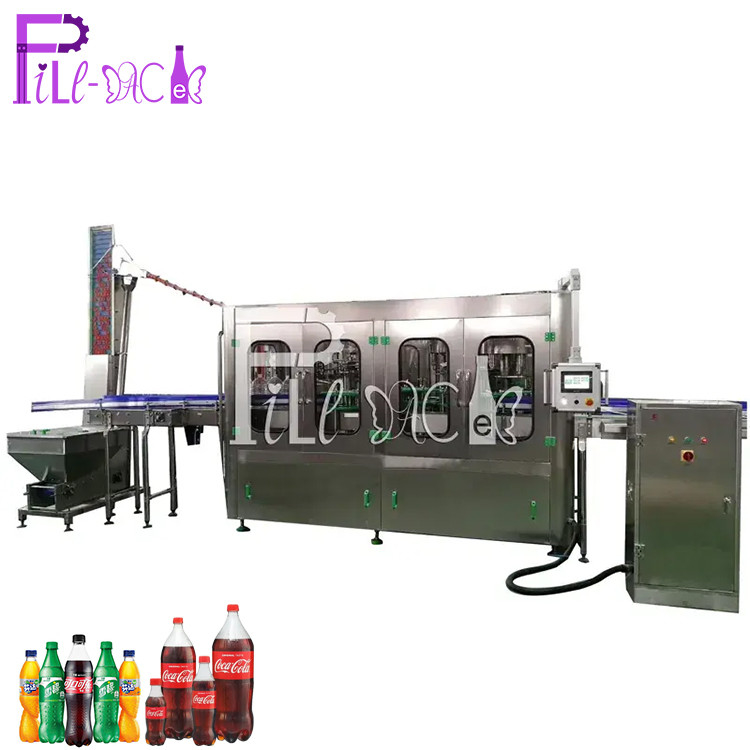

دستگاه پرکن آب گازدار/ نوشابه گازدار PET

DCGF32-32-10

توضیحات محصول

از این تجهیزات برای تولید نوشیدنی های گازدار استفاده می شود.شستشو، پر کردن و دربندی در یک دستگاه ادغام شده است. پیشرفته ترین فناوری ژاپن و آلمان در طراحی به کار رفته است.در فرآیند شستشوی بطری از کرامپ بهاره استفاده می شود.بطری های خالی را می توان در امتداد ریل انتقال 180 ~ برگرداند.دو بار شستشوی داخلی و خارجی وجود دارد که راندمان شستشوی بطری بالاست. از پرکننده سطح مایع ثابت استفاده می شود.پر کردن سریع است، مقدار مایع به طور دقیق کنترل می شود و از ریزش و نشتی جلوگیری می شود. دستگاه باز کننده سوپاپ: دستگاه از سیلندر هوا، دریچه معکوس الکترومغناطیسی و عنصر تشخیص سیگنال تشکیل شده است.هنگامی که یک بطری وجود دارد، بطری با سیگنال سوئیچ مجاورت تشخیص داده می شود، در همان زمان، عملکرد دریچه معکوس الکترومغناطیسی را ایجاد می کند، سیلندر دریچه باز فعال می شود، دریچه پرکننده را پر می کند و پر تورم را باز می کند.هنگامی که بطری وجود ندارد، از دست دادن برق دریچه معکوس الکترومغناطیسی، میله شیر مخزن مایع جمع می شود، باعث می شود دریچه پرکننده باز نشود، از خروج CO2 در مخزن جلوگیری شود. میله را در موقعیت بسته قرار دهید، دریچه تزریق هوا و دریچه مایع را همزمان بسته کنید، و سپس توسط بادامک اگزوز، میله دریچه اگزوز، CO2 در بطری را فشار دهید، از حباب بطری از دریچه، میله سوپاپ اگزوز جلوگیری کنید. اهرم مایع به راحتی قابل کنترل است.

تمام ساختار ساخته شده از SUS304، هیچ گوشه مرده ای در داخل شیر پرکننده وجود ندارد. گشتاور مغناطیسی برای درپوش پیچی استفاده می شود.قدرت درپوش پیچی را می توان بدون پله تنظیم کرد.قدرت درپوش پیچ نیز می تواند ثابت شود و کلاهک ها آسیب نبینند، درپوش قابل اعتماد است. کل دستگاه توسط PLC با صفحه لمسی به عنوان رابط انسان و ماشین کنترل می شود.میزان نوشیدنی های موجود در مخزن ذخیره سازی را می توان به طور خودکار کنترل کرد.وقتی بطری وجود نداشته باشد، پر کردن و درپوش به طور خودکار متوقف می شود.هنگامی که بطری ها به اشتباه فشرده می شوند یا وقتی درپوش ها در دسترس نیستند، دستگاه می تواند به طور خودکار متوقف شود. فناوری تغییر فرکانس برای تنظیم سرعت عملکرد بدون خواب استفاده می شود.ظرفیت تولید می تواند به صورت دیجیتالی نمایش داده شود و به راحتی قابل تنظیم است.

پارامترهای فنی

قسمت شستشو

1) به جز چارچوب پایین، قطعات انتقال و برخی از قطعاتی که باید ساخته شوند
مواد خاصسایر قطعات یدکی از فولاد ضد زنگ 304 ساخته شده است.
2) بلبرینگ غلتکی از فولاد ضد زنگ ساخته شده است، حلقه آب بندی از مواد EPDM ساخته شده است و
پلاستیک از UMPE ساخته شده است.
3) گیره از فولاد ضد زنگ ساخته شده است، موقعیتی که در آن گلوگاه را نگه دارید نیز از فولاد ضد زنگ ساخته شده است، در مقایسه با گیره لاستیکی سنتی، بسیار بهداشتی، بادوام و بدون قطعات سایش سریع است، قطعات پیچی گلوگاه می تواند از آلوده شدن توسط گیره لاستیکی جلوگیری کند.

قسمت پر کردن
1) دریچه پر کردن شیر ماشین آلات ایزوبار، سرعت بالا و جریان بزرگ، شیر پر کردن با دقت بالا، سرعت پر کردن سریع، سطح مایع پایدار است.

2) درایو اصلی از درایو دنده مستقل استفاده می کند، راندمان بالا، سر و صدای کم، عمر طولانی، بدون نیاز به تعمیر و نگهداری، مبدل می تواند سرعت موتور اصلی را کنترل کند، دستگاه سرعت متغیر فرکانس متغیر، کل منطقه عملیات، پایه موتور از فولاد ضد زنگ حاوی کربن است. فولاد.
3) سیستم بطری راهنمای، ساختار ساده، با توجه به سبک بطری، می تواند تغییر کند.
4) بدون بطری، بدون پر کردن.

5) کل دستگاه را می توان به طور خودکار توسط PLC کنترل کرد.
6) پر کردن ارتفاع سطح مایع مواد هیدرولیک، کنترل کاوشگر سطح مایع، سطح مایع ثابت، پر کردن قابل اعتماد را اتخاذ می کند.
7) ارتفاع سطح را می توان تنظیم کرد، از نانجینگ، بهترین شیر در چین خریداری کرد.
8) قطعات مهم دستگاه و المان های الکتریکی تولید وارداتی می باشد.
9) پر کردن مواد هیدرولیک را می توان به طور خودکار کنترل کرد و دارای رابط شستشو CIP است.



قسمت دربندی

این واحد بالاترین درجه دقت دستگاه 3 در 1 است، برای پایداری دستگاه و کیفیت محصول مهم است.ویژگی های درپوش پیچ به شرح زیر است:
1) سر پیچ پیچ (قطعات اصلی که می تواند کیفیت درپوش را تضمین کند)، متخصص طراحی فولاد مغناطیسی را بهبود می بخشد، این بهبود می تواند نرخ معیوب درپوش را بهتر کاهش دهد و ویژگی سنتی آسان برای تنظیم و تنظیم گشتاور پیچ را کاهش دهد. سر درپوش

2) سر درپوش پیچ طراحی دو منظوره است.برای کلاه تخت و کلاه ورزشی مناسب است.
3) وسیله ای که می تواند درپوش معکوس را خارج کرده و از عبور کلاهک معکوس جلوگیری کند در راهنمای سقوط درپوش قرار می گیرد.عبور از سیستم بارگذاری کلاهک.
4) گروهی از سوئیچ های فوتوالکتریک بر روی راهنمای سقوط درپوش قرار می گیرند.وقتی هیچ درپوشی روی راهنما نباشد، دستگاه متوقف می شود
5) سوئیچ تشخیص ورودی بطری روی درپوش پیچ قرار دارد.
6) یک سیلندر درپوش قفل در محل اتصال بین راهنمای سقوط کلاه و صفحه کلاهک پوک وجود دارد.این متوجه است که بدون تغذیه بدون کلاه.
8) با تنظیم ارتفاع قطعات دوار برای سازگاری با ارتفاع بطری های مختلف.
9) انگیزه کلاهک پیچ از سیستم محرک در چارچوب گرفته شده و توسط چرخ دنده عبور می کند.
10) قسمت های اصلی درپوش پیچ توسط مرکز پردازش دیجیتال کنترل پردازش می شود.



تصاویر تفصیلی

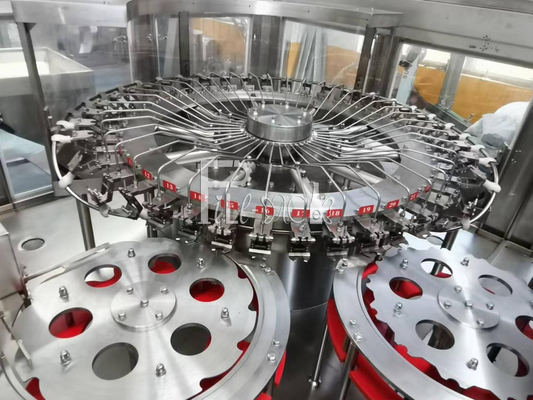

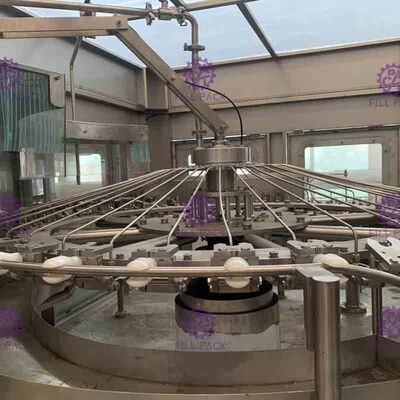

قسمت شستشو

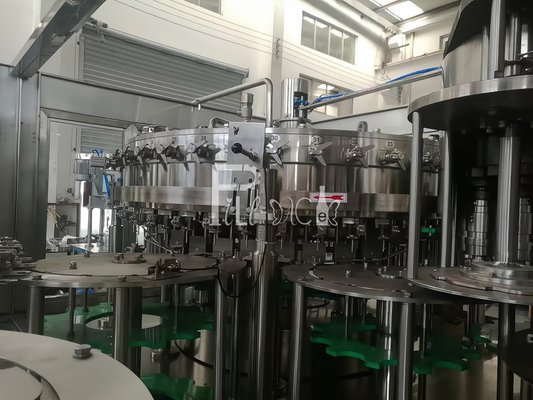

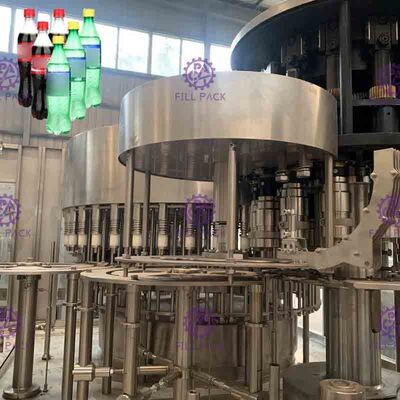

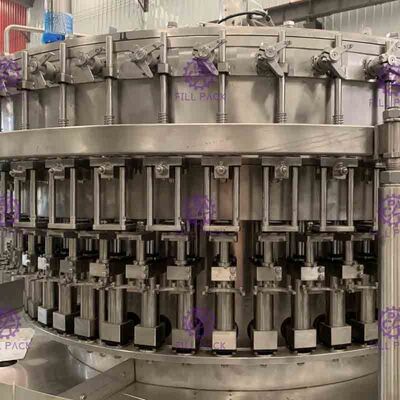

قسمت پر کردن

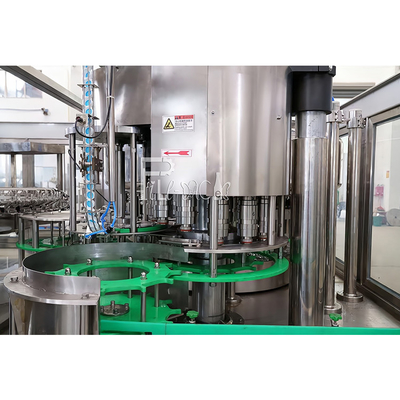

قسمت دربندی
