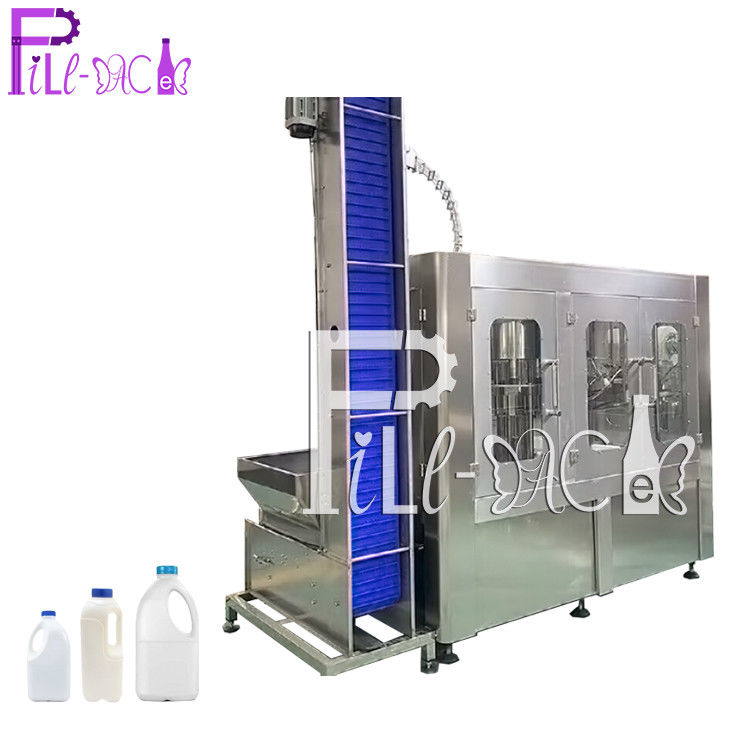

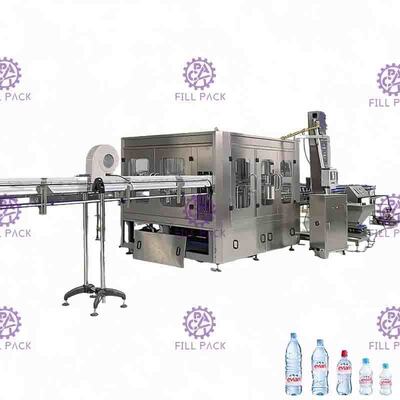

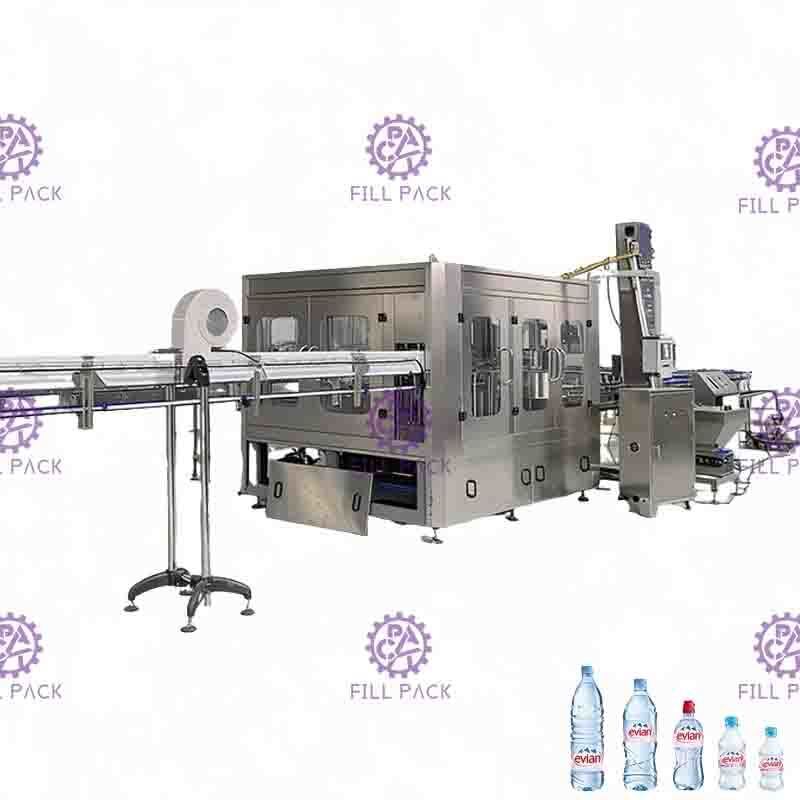

بطری پلاستیکی آب خالص شستشوی ماشین پر کردن پوشش خط

1. دستگاه کفپوش 3 در 1 شستشوی PET در تولید نوشیدنی غیر سودا از آب معدنی خالص بسته بندی شده در بطری های پلی استر استفاده می شود. شستن، پر کردن و کفپوش در یک دستگاه یکپارچه شده است.

2. پیشرفته ترین تکنولوژی از ژاپن و آلمان در طراحی استفاده می شود. پر کردن سطح مایع ثابت گرانش استفاده می شود. پر کردن سریع است.مقدار مایع به دقت کنترل می شود و از سقوط و نشت جلوگیری می شود..

مدل	CGF24-24-8
ظرفیت (B/H)	8000 تا 12000 ((500 میلی لیتر)
اندازه بطری	گردن:φ50-100mm: ارتفاع: 150-320mm
فشار آب	0.18-0.25Mpa
مصرف آب ((kg/h)	1000
ایستگاه لباسشویی	18
ایستگاه بارگیری- تخلیه- تخلیه	2-2-2
دقت پر کردن	<+1MM
فشار هوا	0.5Mpa
مصرف هوا	0.3m3/دقيقه
قدرت ((kW)	4
وزن ((کیلوگرم)	5000
ابعاد ((L*W*H)	۲۷۵۰*۲۱۰۰*۲۴۰۰ میلی متر



تصاویر دقیق

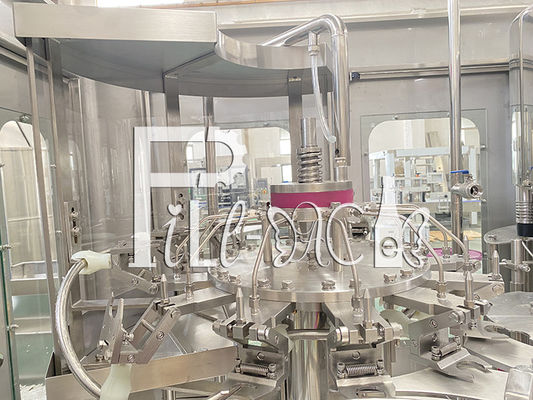

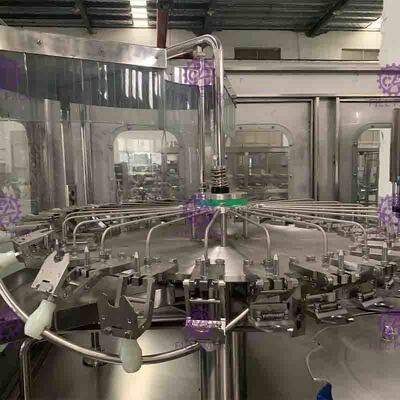

بخش شستشو

1) به استثنای چارچوب پایین، قطعات انتقال و برخی از قطعات که باید از مواد خاص ساخته شوند. قطعات دیگر از فولاد ضد زنگ 304 ساخته شده اند.



2) نردبان رولر از فولاد ضد زنگ ساخته شده است، حلقه مهر و موم از مواد EPDM ساخته شده است و پلاستیک از UMPE ساخته شده است.



3) گرفتگی از فولاد ضد زنگ ساخته شده است، موقعیت جایی که نگه داشتن گلوی بطری نیز از فولاد ضد زنگ ساخته شده است، در مقایسه با گرفتگی لاستیکی سنتی، آن را بسیار بهداشت، دوام،و هيچ قطعه ي سريع پوشيده نشده اي، قسمت های پیچ خورده از گلوی بطری می تواند از آلودگی توسط چنگال لاستیکی جلوگیری کند.



4) گرفتگی مجهز به نوزل اسپری با کارایی بالا، می تواند به هر موقعیت دیواره داخلی بطری توسعه یابد و می تواند آب شستشو را صرفه جویی کند.یک پوشش بالای نوزل اسپری وجود دارد که می تواند از ریختن آب جلوگیری کند; و وجود دارد محل بازیافت قانونی و لوله های بازیافت تحت نوزل.



5) زمان شستشو می تواند برای 4 ثانیه تضمین شود.



6) با تنظیم ارتفاع قطعات چرخش برای انطباق با ارتفاع بطری های مختلف.



7) انگیزه از سیستم رانده شده در چارچوب عبور شده توسط دنده مشتق می شود.



8) تزریق آب شستشو توسط شیر سولنویدی کنترل می شود.

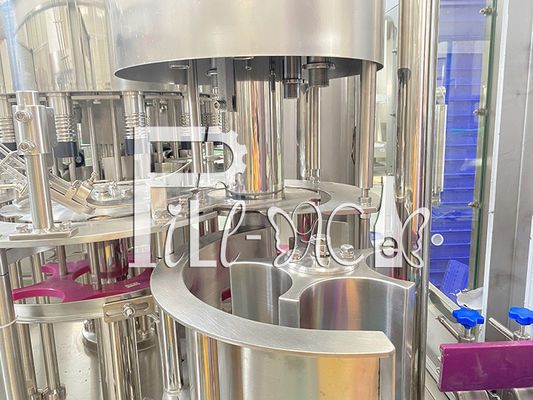

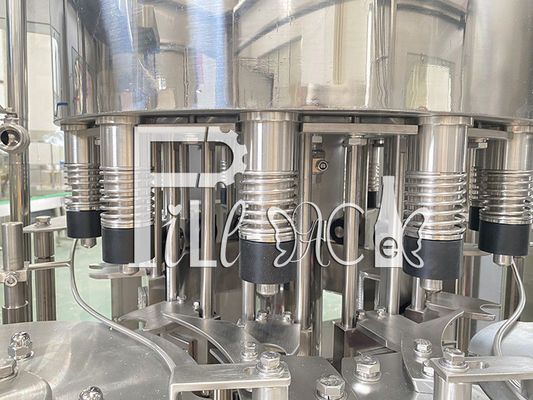

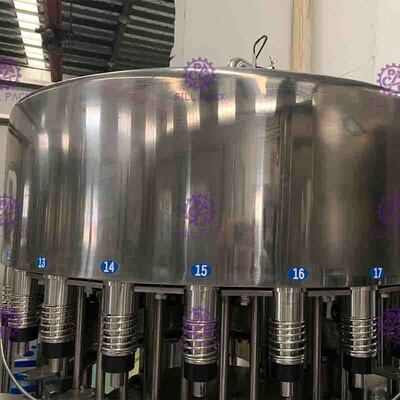

بخش پرکننده

1) آلمان استفاده شده است anticorrosion non-maintening bearing که می تواند آلودگی پر کردن را به محیط زیست کاهش دهد.

2) صفحه چرخش از SUS AISI304 ساخته شده است، حامل بزرگ مسطح دندان.

3) دریچه مکانیکی فشار با طراحی پیشرفته خارجی با سرعت پر کردن سریع، بدون جیب گوشه بهداشت، چند قسمت مهر و موم و کنترل دقیق سطح مایع معرفی شده است.کل شیر از فولاد ضد زنگ 304 ساخته شده است.

4) سیستم پر کردن دارای یک سیستم گردش CIP برای شستن خط لوله و جعلی-فنجان مورد استفاده برای تمیز کردن شیر پر کردن است. این سیستم می تواند لوله مایع، مخزن مایع و شیر پر کردن و غیره را تمیز کند.به طور موثر.

5) این سیستم پر کردن دارای یک سیستم کنترل درجه حرارت خودکار است.

6) دریچه پر کردن باز می شود و شروع به پر کردن می کند وقتی که به پایین حرکت می کند و به گلوی بطری می رسد، دریچه پر کردن حرکت می کند و وقتی که پر کردن را تمام می کند از گلوی بطری خارج می شود.

7) منبع مایع، سوئیچ سطح مایع مغناطیسی خودکار دریچه پنوماتیک را برای کنترل خودکار مخزن مایع به کار می گیرد.

8) انگیزه پرکننده از سیستم رانده شده در قاب مشتق شده و توسط دنده منتقل می شود.

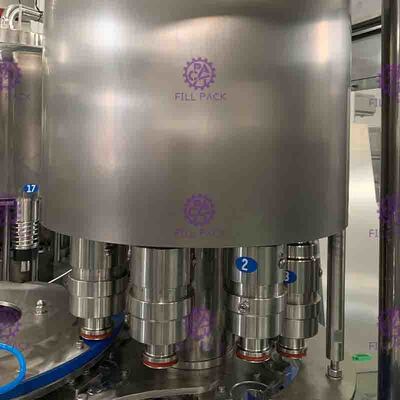

قسمت پوششی

1) سیستم قرار دادن و بسته بندی، سر بسته بندی الکترومغناطیسی، با عملکرد تخلیه بار، اطمینان حاصل کنید که حداقل سقوط بطری در طول بسته بندی.


2) یک سوئیچ تشخیص ورودی بطری بر روی سرپوش پیچ خورده است.

3) بدون بطری بدون سرپوش

4) توقف اتوماتیک در صورت کمبود بطری

۵) انگیزه کپسول پیچک از سیستم محرک در چارچوب گرفته شده و توسط دنده منتقل می شود.
